導流隧洞

導流隧洞，科技名詞，指在施工基坑的上下游修築圍堰擋水，使河水通過岸邊導流隧洞導向下游的施工導流。

導流隧洞

隧洞導流
tunneldiversion
河水通過岸邊的水工隧洞導向下游的施工導流方式。隧洞導流適用於：①河谷狹窄，地形條件不利於布置導流明渠；②河岸山體地質條件較好,能夠開挖隧洞;③有些工程要求一次攔斷整個河床，全年施工。與明渠導流相比,隧洞導流的流量較小，但隨著施工技術的發展,導流隧洞直徑有增大的趨勢。截至1985年，世界上最大的導流隧洞是蘇聯布烈依水電站的導流洞，寬17m、高22m。
隧洞導流的工程特點是：①由於隧洞建於岸邊山體內，可簡化樞紐布置；②導流流量較大時，可修建幾條隧洞；③為滿足不同施工階段及不同庫水位時的泄洪要求，可將幾條導流洞分別設定在不同高程上；④導流隧洞可與永久性工程相結合或改建為永久性工程；⑤洞內水流條件一般較複雜，運行情況也難觀測；⑥上游圍堰較高，施工期上下游水位差較大。
導流洞布置要因地制宜，布置時須注意：①充分利用地形條件，儘量縮短洞線長度，當壩址位於河灣地段時，宜將洞線布置在凸岸；②隧洞進出口布置力求使水流平順，與上下游圍堰堰腳保持必要的距離，以防淘刷；③進出口高程的選定要考慮截流落差、通航、過木及封堵條件等；④要求洞線沿線地質條件較好,岩體穩定,斷層較少，裂隙不發育。在堅硬完整的岩層中，臨時性隧洞可不襯砌或局部襯砌，為降低隧洞糙率、提高泄水能力和減少滲漏，施工中可採用光面爆破和錨噴支護；⑤重要工程當流量或流速較大時，應注意採取出口消能措施。

實例分析

小灣電站導流隧洞砼快速施工技術

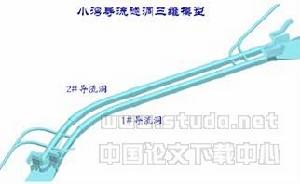

小灣水電站初期導流採用土石圍堰擋水、隧洞泄流的全年導流方式，初期導流標準按30年一遇洪水重現期設計，相應流量10300m3/s，導流時段為2004年11月~2009年5月。兩條導流洞均平行布置於左岸，中軸線間距48m，進口底板高程988m，出口底板高程984.984m，導流洞建築物級別為Ⅲ級。兩條導流洞均由30米進口漸變段，60米的堵頭段和標準斷面組成，長度分別為861.592m與980.922m，底坡分別為0.3627%、0.3172%，在偏上游的部位有轉彎半徑為300m的轉彎段。

導流隧洞為城門洞型：兩端為全斷面襯砌段，中部為頂拱不襯砌段。綜合分析全襯段及半襯段各占約隧洞總長度的一半。

全斷面襯砌段過水斷面為16m×19m（寬×高），頂拱不襯砌段過水斷面為16m×19.5m（寬×高），視不同圍岩類別襯砌厚度不同，主要有0.55m，1.5m，1m，2.0m四種。

導流隧洞具有運行條件複雜、使用期長、施工期上遊河床大量積渣的特點。導流洞底板採用抗沖耐磨性能好、技術經濟指標較優的C30微纖維砼（外摻聚丙烯纖維0.9Kg/m3）襯砌，其餘邊頂拱部位採用普通C30（粉煤灰摻量15％）混凝土襯砌。導流隧洞襯砌主要工程量情況：鋼筋制安6437t，現澆砼10.86萬m3。
