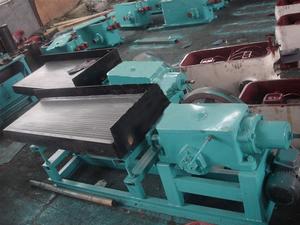

本機是選礦實驗設備,比普通生產用搖床床面尺寸要小,適合放在室內進行選礦試驗,在受場地限制小規模選礦廠所需要的,其選礦效應與大尺寸搖床大致相同。
主 要 技 術 參 數 :
參數/型號 | LY-4.08平方米 | LY-1.95平方米 | LY-0.5平方米 | |
床面尺寸(cm) | 300×162×110 | 210×105×85 | 110×50×43 | |
衝程(mm) | 6—30 | 12—28 | 9—17 | |
沖次(次/分) | 210—320 | 250—450 | 280—460 | |
橫向坡度 | 0—10 | 0—8 | 0—10 | |
給礦粒度(mm) | 礦砂床面 | <2 | <2 | <2 |
礦泥床面 | <0.074 | < 0.074 | < 0.074 | |
給礦濃度 | 10-30 | 10-30 | 10-30 | |
處理量(噸/台、h) | 礦砂 | 0.7-1.5 | 0.4-0.8 | 0.1-0.2 |
礦泥 | 0.4-1 | 0.3-0.5 | 0.05-0.1 | |
耗水量(噸/台、h) | 0.3-1.5 | 0.2-1 | 0.1-0.5 | |
電動機 | 型號 | Y100L-4 | Y90L-4 | Y90L-4 |
功率 | 1.1 kw | 1.1 kw | 1.1 kw | |
轉速 | 1400 | 1400 | 1400 | |
外型尺寸(cm) | 407×165×80 | 304×105×78 | 153×60×67 | |
皮帶 | A-1033 | B-2007 | A-1245 | |
搖床面重量(kg) | 200 | 120 | 50 |
LYN(S)-1100×500搖床是供實驗室進行礦石可選性研究、試驗和小型選礦廠進行重力選礦的常用設備,有礦泥型(LYN)和礦砂型(Lys)之分。適用於細粒和微細粒稀有金屬、黑色金屬、有色金屬、貴重金屬等礦石和煤的選別。
◆◆主要技術參數◆◆
序號 | 參數/型號 | LYN(S)-1100×50 | |
1 | 床面尺寸(mm) | 1100×500 | |
2 | 衝程(mm) | 9—17 | |
3 | 沖次(次/分) | 280—460 | |
4 | 床面傾角調整範圍(度) | 0—10 | |
5 | 給礦粒度(mm) | 礦砂床面 | <2 |
礦泥床面 | <0.074 | ||
6 | 給礦濃度% | 10-30 | |
7 | 處理量(kg/h) | 礦砂床面 | 20-60 |
礦泥床面 | 40-100 | ||
8 | 耗水量(升/秒) | 2-10 | |
9 | 電動機 | 功率kw | 0.55 |
10 | 外型尺寸(mm) | 1730×500×700 | |
11 | 搖床面重量(kg) | 145 |
