概況

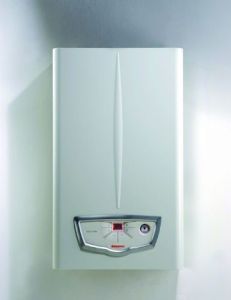

簡介家用燃氣壁掛爐是“燃氣壁掛式採暖爐”的一種俗稱，我們國家的標準叫法為：“燃氣壁掛式快速採暖熱水器”。具有防凍保護、防乾燒保護、意外熄火保護、溫度過高保護、水泵防卡死保護等多種安全保護措施。可以外接室內溫度控制器，以實現個性化溫度調節和達到節能的目的。
壁掛爐工作原理
當壁掛爐啟動之後，在系統壓力正常之後，水泵啟動推動採暖媒介水流動，打開水流開關或水流感測器，輸出水流信號（開關信號或脈衝信號）給主控器，主控器接到水流信號之後，啟動風機進行前清掃，並檢測各種安全裝置是否正常，在各種安全裝置正常的情況下，進行點火，再分別打開一、二級閥，燃氣進入燃燒器在電火花的作用下點燃燃氣進行燃燒（在點火的過程中，風機一般為半速運轉或斷電靠慣性運轉，待點著火燃燒之後，根據燃氣量確定風機轉速。對於使用燃氣比例閥機型，比例閥分點火電流、最小電流、最大電流，並分別可以調節），通過離子感焰技術使火焰正常燃燒，加熱媒介通過散熱器散發到空氣中或輻射出來，達到供暖的目的。如此反覆循環。
暖/熱水兩用燃氣壁掛爐工作原理
供暖/熱水兩用燃氣壁掛爐工作原理敘述：
接好供暖回水接口、供暖熱水接口、冷水入口接口、衛生熱水出口、燃氣入口接口，插上電源插頭，打開供氣氣閥。擰開補水閥，打開冷水入口閥門，使供暖管道系統充水，充水壓力在0.2MPa左右時，關閉補水閥，按下調節面板上的ON/OFF”開關在“ON”位置，控制系統首先進行檢測供暖系統壓力是否在0.1 MPa～0.3MPa，如正常，兩用壁掛爐進入待機狀態。
工作過程
在鍋爐待機工作狀態下，當鍋爐感知到有採暖需求時，風機啟動，開始30秒的“前吹掃”，形成燃燒倉負壓，空氣進入燃燒倉；風壓差開關啟動，打開燃氣電磁閥，燃氣進入燃燒倉與空氣預混；循環水泵開始工作；同時點火電極開始放電形成電弧將燃氣點燃，燃氣燃燒後火焰將主換熱器中的鍋爐爐水加熱用於熱交換，循環水泵將熱水送出與二次系統熱交換用於採暖或供熱。
當有生活熱水需求時，生活熱水流量開關啟動並切換電磁三通閥，鍋爐爐水通過換熱器將生活熱水換熱，然後供應生活熱水。
採暖系統正常→檢測系統壓力正常→水泵工作→水流開關或水流感測器打開→輸出水流信號→風機進入前清掃→檢測風壓正常，各安全裝置正常→點火（風機進入低速運轉或進入斷電依靠慣性運轉）→分別打開一、二級電磁閥（比例閥自動進入點火燃氣量，分段閥進入小火點火）→點著火→離子感焰，正常燃燒，風機進入正常轉速→達到設定溫度→熄火→風機進入後清掃，水泵延時關閉。
功能
供暖
在待機狀態下，按下供暖溫度調節按鈕“+”，將設定溫度升高到30℃～80℃，綠色指示燈常亮，顯示屏顯示當時供暖熱水溫度，循環水泵啟動，水流通過銅管經過主熱交換器到流量檢測開關閥，與自動旁通管處水壓產生壓差，使循環水流開關閉合（衛生熱水優先開關斷開），風機開始運轉，風機運轉後產生風壓差，使風壓開關由原來的NC-1與C導通轉換為NC-1與NC-2導通，主控板接收到該信號後，點火器開始打火，然後打開電磁閥，氣源開通，燃氣遇到火花點燃（如此時沒被點燃，點火系統又重新打火一次），主控板檢測火焰信號，如有火焰信號，主控板輸出控制電壓使電磁閥保持開啟，燃燒系統進行正常燃燒，將供暖系統管內的水加熱，循環水泵將加熱的水流過安裝在室內的散熱器中發出熱量，使室溫上升，達到供暖的目的。當供暖溫度探測器所感應溫度高於供暖設定溫度6℃～7℃時，主控板控制電磁閥關閉，燃燒系統停止燃燒，而此時循環水泵繼續運轉，熱水仍在散熱器中循環，發出熱量，所以熱水溫度逐漸下降，當供暖溫度探測器所感應溫度低於供暖設定溫度6℃～7℃時，主控板又控制點火器打火，電磁閥開啟，燃燒系統繼續燃燒，供暖系統的水又被加熱，如此反覆加熱→散熱器散熱→加熱，使室內溫度達到室內溫控器設定溫度。當室內溫度高於室內溫控器設定值的上限值時，主控板控制電磁閥閉合，燃燒系統停止燃燒，循環水泵仍繼續運轉幾秒鐘後停止運行（為了使主熱交換器中水管內的水溫均勻），由於室內溫度的損耗，室內溫度逐漸下降，當室內溫度下降到低於室內溫控器設定的下限值時，主控板控制循環水泵運轉、點火器點火、電磁閥開啟，繼續燃燒，將水加熱，循環水泵將加熱的水流到散熱器中發出熱量，使室內溫度上升，室內溫度如此反覆上升→下降→上升，始終保持在室內溫控器控制的溫度範圍內（室溫控制溫差根據室內溫控器精度而定）。
衛生熱水
在待機狀態下，打開冷水入口閥門或打開衛生熱水出口閥門，調節面板上的綠色指示燈閃亮，冷水從節流器中的過濾網到節流器冷水出口時，通過傳壓管在壓差閥處產生壓差，使隔膜座向右移動，供暖閥門關閉，熱水循環閥門打開，同時衛生熱水優先開關閉合，風機轉動，點火器打火，電磁閥打開，點火燃燒，燒熱的水在循環水泵的壓力下，經過板式熱交換器與冷水進行隔離式換熱，從衛生熱水出口流出熱水。循環熱水水路為：循環水泵→主熱交換器→三通閥處的熱水入口→三通閥處的熱水循環出口→板式熱交換器→循環水泵；衛生熱水水路為：冷水入口→節流器過濾網→節流器冷水出口→板式熱交換器→衛生熱水出口。當衛生熱水溫度高於控制臺設定溫度上限時，主控板控制電磁閥關閉，燃燒系統停止燃燒，但循環水泵繼續運轉，熱水繼續循環，所以冷水在板式熱交換器中仍可被換熱，由於冷水在板式熱交換器吸收循環熱水熱量，循環熱水溫度下降，而且衛生熱水溫度也下降，當衛生熱水溫度下降至設定溫度下限時，主控板控制點火器又打火，電磁閥打開，繼續燃燒，又將循環熱水加熱，如此反覆燃燒→停止→燃燒，使衛生熱水溫度始終保持在設定範圍內。當關閉冷水入口閥門或關閉衛生熱水出口閥門時，三通閥處壓差為零，三通閥在彈簧力的作用下復位，衛生熱水優先開關斷開，主控板控制電磁閥關閉，綠色指示燈滅，循環水泵停止工作，完成衛生熱水功能，進入待機狀態。
作用及組成
外殼部份
由底殼和面殼組成。
(1)、底殼：用於固定燃燒器、膨脹水箱、循環水泵、燃氣閥、三通閥、主熱交換器、板式熱交換器、電控盒等部件組成，使之成為一個整體，在安裝時作為與牆體連線的固定的支架。
(2)、面蓋：作用是防風、防塵、裝飾美觀和印貼各種功能標誌。
2、電器控制部份：
主要由電控盒、循環水泵、風機、風壓開關、燃氣閥、循環水流開關、衛生熱水優先開關、供暖溫度探測器、衛生熱水溫度探測器、防過熱溫控器等組成。
(1)、電控盒：是整台壁掛爐的核心部份，包括主控板和調節面板。
A、主控板：主要接收和輸出控制信號，通過控制點火器、電磁閥和比例閥的工作狀態而最終實現供暖恆溫和衛生熱水恆溫。
循環水泵
作用是使循環水流產生流量大、壓力小的動力。在循環水泵上裝了一個內置自動排氣裝置，為了避免水管有氣泡時，大循環的水流動產生噪音。工作電壓為220V~，電阻為230Ω，啟動電容為2.6μ/400 V~。
風機
由電機、風輪、風機殼、冷卻風扇、傳壓接頭等組成。利用電機鏇轉帶動風輪轉動，風輪與風機殼共同作用，會在入風口產生負壓吸入氣體，將壁掛爐燃燒的廢氣強行從排風口排出。冷卻風扇的作用是攪動空氣來冷卻電機，防止電機過熱；傳壓接頭是提取風機負壓供給風壓開關從而判斷廢氣是否暢通排到室外。電機工作電壓為：220 V~，
線圈電阻為56Ω。
風壓開關
由微動開關和壓差盤組成。利用壓差盤中的隔膜在左、右壓室的壓差來改變微動開關的通斷情況。電機不轉時，接風壓開關的黑、白線導通（微動開關的NC-1與C導通），風機轉動後，接風壓開關的黑、紫色線相通（微動開關的NC-1與NC-2相通）。
燃氣比例閥
燃氣比例閥由兩個電磁閥、一個比例閥和閥體組成，作用有兩個：1、控制氣路的開通和關閉，起安全保護作用；2、通過主控板的控制，自動調節氣量的大小，達到改變火焰的大小，從而實現升溫、降溫的目的。電磁閥工作電壓為220V~，1、3腳之間電阻為7.24K，1、4腳之間的電阻為6.34K，比例閥工作電壓為0～24 燃氣壁掛爐主要是通過將燃氣與空氣預混後點火燃燒，通過換熱系統將熱媒水（或生活熱水加熱），再通過散熱末端加熱空氣用以採暖或供熱的一個過程。
保養工作
原理及危害
壁掛爐的核心問題是熱交換的效率和使用壽命，而影響這兩個方面最大因素的就是水垢問題。尤其是在我們使用生活熱水時，由於需要不斷地充入新水，而且全國絕大部分地區的水質較硬，這樣就使換熱器的結垢率大大增大。而隨著附著在換熱器內壁上的水垢不斷加厚，換熱器管徑便會越來越細，水流不暢，不僅增加了水泵及換熱器的負擔，而且壁掛爐的換熱效率的也會大大降低，主要表現為壁掛爐耗氣量增大、供熱不足、衛生熱水時冷時熱、熱水量減小等症狀。若壁掛爐的換熱部件終保持在這樣一種高負荷的狀態下運行，對壁掛爐的損害是非常厲害的，特別是板式換熱器的危害更大，用戶在選擇時要特別的注意，儘量選擇套管式的換熱水器。而且還要選擇密閉式設計的壁掛爐，這樣沒有大氣中的氧氣進入，所以就不可能與水中的鈣，鎂，鈉等結合，所以減少了結垢的機率。
對鍋爐的影響
壁掛爐擔負著暖氣系統內水的循環，由於水內含有雜質並且具有酸性，對暖氣片及管道內部會有一定的腐蝕。而我們所用暖氣片大都為鑄鐵材質，暖氣片內的砂模殘留物和其它雜質，在工程安裝時不可能完全沖洗乾淨；加上暖氣系統內的水始終是封閉循環的，鍋爐的暖氣部分又沒有過濾網，這樣暖氣片及管道內部的鏽蝕殘渣及水自身的雜質就會通過壁掛爐的循環水泵再度進入到換熱器內，這些雜質在高溫情況下不斷分解，又有一部分變成水垢附著在了換熱器的內壁上讓其管徑變得更細。從而使循環水泵的壓力進一步加大，長期運行就會造成壁掛爐的循環水泵轉速降低甚至卡死，嚴重影響其使用壽命。
不宜經常更換
對於暖氣系統，由於初次使用時暖氣片內含有大量的雜質，建議使用一年後將其中的髒水放掉，重新注入新水，間隔幾年後再進行更換。因為每更換一次水都會有大量的水鹼被帶入，而固定的水中含鹼量則是一定的；因此暖氣系統內的水不宜頻繁更換。經過一個取暖季後，若清洗保養也只需對壁掛爐單獨進行即可。
保養的好處
1）可以提高壁掛爐熱交換的效率，降低燃氣消耗量。經實驗對比，在同等條件下運行過的兩台壁掛爐，經過清洗保養後的壁掛爐比沒有經過清洗保養的壁掛爐加熱速度明顯快25%左右，也就是說壁掛爐經過清洗後可以在原有基礎上節約25%左右的燃氣。如果按每100平米的房子用氣約600元/月計算的話，一年（含供暖季）的時間您在使用壁掛爐上將會節省800---1000元左右！
2）延長壁掛爐的使用壽命，通過內部清洗除垢可有效降低水泵、換熱器等主要部件的負荷，從而使鍋爐運轉更加順暢，延長了其使用壽命。若每一到二年對鍋爐進行一次清洗保養，能延長設備的使用壽命3-5年。
3）增加壁掛爐運行的安全性，通過上門清洗並對壁掛爐運行進行專業的全面檢測及調試，能及時、有效的發現並消除壁掛爐在運行中存在的問題從而確保壁掛爐能夠安全運行。
5、什麼情況下的壁掛爐需要清洗保養？
1）您的壁掛爐已經不間斷得使用了兩個以上的供暖季。
2）感覺壁掛爐燃氣使用量比以前增大。
3）壁掛爐供熱時間增長、衛生熱水時冷時熱、單位時間內熱水出水量減小。
4）壁掛爐運轉聲音增大，不時會發出異響。
隨著人們生活水平的日益提高，對家庭採暖及生活熱水舒適性的要求，也越來越高。目前，作為在家庭採暖及生活熱水供應設備，採暖熱水兩用燃氣壁掛鍋爐，已經成為人們生活中不可或缺的一部分。
燃氣壁掛爐在歐洲普遍能使用15-20年，在中國商家承諾是10-15年。如果燃氣壁掛鍋爐不進行維護和保養，能使用10年左右已經不錯了；若鍋爐能夠進行定期的維護和保養，使用15年以上應該不成問題，其他還看鍋爐的外部條件和使用情況。
同樣的燃氣壁掛鍋爐，為何會有如此大的差距呢？原因應該是多方面的，其主要原因有如下幾個：
水質問題
設備連線
中國的水質與歐洲相比鈣鎂離子偏高，大型鍋爐里使用的水是經過處理的軟化水，不易結垢，但我們的壁掛爐用的全都是為未經任何處理的自來水。當水加熱時，水中的鈣（Ca）鎂（Mg）鐵（Fe）等與水中的碳酸根（CO3）矽酸根（SiO3），氫氧根（OH）等迅速結合，使之產生碳酸鈣（CaCO3）、碳酸鎂（MgCO3）等的水垢，並牢牢地附著在換熱器及管道等的內壁。從而造成系統換熱效果變差、管徑減小、水流不暢、或堵塞等，耗能增大，而壁掛鍋爐的水泵一旦堵塞、水流不暢極易發生故障，主換熱器在火焰的高溫下也容易損壞。從而縮短鍋爐水循環系統設備的使用壽命。 水系統的保養：採暖季過後，將採暖系統中的水放掉，並注入新的水，將系統內的髒水沖洗掉，直到徹底沖洗乾淨為止。沖洗完畢後，加滿新鮮的軟化水， 壓力調至正常就可以了。新的採暖季開始時，可再進行一次沖洗和換水。採暖系統不可以長期處在無水狀態下，這樣會加快採暖系統的氧化腐蝕進程，不利於採暖系統保養。
氣質問題
歐洲的燃氣氣源以天然氣為主，目前，我國的燃氣氣源以天然氣為主，另有液化石油氣和人工煤氣等。天然氣和液化石油氣是相對比較純淨的氣源，與天然氣相比液化石油氣的費用較高，天然氣更為經濟、實用；人工煤氣則是比較差的了，其內部雜質很多，並且成份不太穩定，熱值低，對設備運行和壽命的影響較大。
首先，燃氣壁掛鍋爐燃燒運行過程中，空氣中的雜質和灰塵會進入鍋爐內部，形成部分沉積物，時間久了會影響到鍋爐的換熱，並且會有部分沉積在風機和煙道內，影響到鍋爐的排氣和換氣，嚴重時會有噪音和故障出現。
其次，有些情況下，管道中的雜質會隨燃氣進入到燃氣閥，對燃氣閥及噴嘴造成影響。燃氣閥前有一個燃氣過濾網，需要經常清洗，以保證燃氣的暢通和壁掛鍋爐正常運行。由於噴嘴的口徑比較小，長期不進行清洗會形成堵塞現象，影響正常燃燒。
第三，燃氣壁掛鍋爐經過長期運行，會在空氣室和燃燒室內留下過多的雜質和灰塵等，在某些情況下會影響到正常的充分燃燒，降低燃燒質量，影響熱輸入。
另外，人工煤氣燃燒後會產生很多雜質，雜質附著在燃燒器和換熱器表面上，時間久了鍋爐內部會積累過多的雜質，影響鍋爐的正常工作和燃燒，從而降低熱效率，或使鍋爐出現各種故障；這些雜質成酸性，對於鍋爐內部的配件有一定的腐蝕性，因此對鍋爐使用和壽命有不利影響。
3 鍋爐保養問題
在歐洲燃氣壁掛鍋爐的用量很大，並且已經形成一套完善的維護保養體系。目前，國內的燃氣壁掛鍋爐生產廠家和銷售商對鍋爐的維護保養，無論是從宣傳、標準、規範，還是售後服務的能力，都不能夠令人滿意，還沒有引起各方面的足夠重視。因此在我國的燃氣壁掛鍋爐與歐洲的相比，使用壽命要短些，故障率也多一些。
鍋爐的維護保養應該是全方位的對鍋爐進行檢查、清洗、保養，包括水路、電路、氣路、燃燒部分及相關配件等方面。鍋爐的維護保養一般為一年一次或兩年一次（人工煤氣更頻繁），維護內容主要有；
1、清潔燃燒器及噴嘴；
2、清潔熱交換器（如果必要，用清潔劑清理）；
3、清潔風機及文丘里管；
4、清潔煙道及檢查固定情況；
5、檢查及清理點火電極；
6、清潔燃燒室灰塵和積垢；
7、檢查清潔自動旁通，溫度感測器，安全閥等水利組件；
8、清洗副板換，檢查衛生熱水最小啟動流量；
9、清洗水系統的垢質和污物（如果必要，用清潔劑清理）；
10、檢查清潔燃氣閥；
11、檢查及調節二次燃氣壓力至正常值；
12、檢查安全裝置，堵住煙道看火焰是否熄滅且有保護；
13、檢查膨脹水箱壓力（若不足，則沖至正常）；
14、全面檢查測試鍋爐燃燒情況。
15、檢查清理鍋爐的外部，並告知用戶鍋爐目前的狀況。
鍋爐定期的維護保養，可以延長鍋爐使用的壽命，提高鍋爐的工作效率，減少故障發生率，有利於鍋爐正常安全運行。經過定期維護保養的燃氣壁掛鍋爐，使用壽命、節能性和故障率都要比沒有進行定期維護保養的好，（尤其是已經運行兩年以上的鍋爐）。
使用問題
鍋爐的正規操作使用是很重要的。燃氣壁掛鍋爐在安裝調試完畢後，要詳細的對用戶進行操作使用培訓。比如：注水問題、放水問題、溫度調節問題、設備開關機注意事項、簡單問題的處理等等。說明書要交給用戶，並留下詳細的售後服務電話，已備用諮詢。正規的操作可以減少售後服務壓力，降低配件的損壞率及故障率。
燃氣壁掛鍋爐在歐洲使用已經有幾十年的歷史，在我國不過十幾年，隨著我國天然氣開採和輸送能力的提高，天然氣在管網的進一步普及，燃氣壁掛鍋爐也將有更大的發展空間。該行業的發展壯大，需要更專業的隊伍，需要更多人的努力，來帶動它的迅速發展。有了完善的規範，合理的標準，強有力的技術力量支持，完備的售後服務保障，建立起良好的市場口碑，才能夠迅速的穩步發展。
優缺點及挑選
優點
1、採暖時間自由設定，可隨時開啟。
2、每個房間溫度能在一定範圍內隨意調節。
3、有些採暖爐可以同時提供生活熱水。
4、安全性高。
5、符合按熱量收費的原則，可準確計量耗氣量，用氣量可由用戶自主控制，節約燃氣。
6、採暖循環的電能消耗低，節省電能，提高燃氣管線的利用率和使用經濟效益。
缺點
污染環境
1、採暖爐使用壽命為15年左右，更新費用要由業主承擔。
2、家中無人時，需保留4℃左右的低溫運行（防凍作用）。
3、熱泵經常啟動及火焰燃燒，噪音較大，存在一定空氣污染問題。
4、使用不當故障率高於集中供熱。（鍋爐、管線結垢，跑水，散熱器不熱等）
挑選
1、在挑選採暖壁掛爐時，品牌是個非常重要的因素，基本上只要是比較知名的品牌，產品質量都是過關的。
2、應根據房屋面積大小，是否需要同時供熱水及氣種來選擇合適的壁掛爐。一般每平米需要的供熱功率大約在120w-180w之間，並且根據房型、結構、建築材料的不同而有所變化。因此，當你選擇採暖爐前，應先徵求服務商的意見，看看你的房子大概要按照哪種功率計算，然後測算一個大致的總體功率。推薦一個計算大致功率的公式：房子的建築面積×65%×150w。通常採暖面積會在建築面積的60%-70%之間，如果是一套150平方米的公寓房，它的採暖面積大概在90-105平方米之間。我們按照100平方米的採暖面積計算，預計需要15kw的供熱功率，再加上平時生活熱水需求，基本上就要選擇一個20kw的採暖爐。
3、由於整個冬季都要使用壁掛爐，這就需要您尤為注意壁掛爐的節能*。選擇一台節能效果好的壁掛爐，不但可以降低成本消耗，還能提升生活品質。
4、為達到最舒適、最便捷的使用效果，應同時選配配件。有些品牌的壁掛爐配件齊全，可滿足多種客戶的需求。其中最重要的配件莫過於溫控器，有了它可以進行分區溫度控制、定時開關機等，起到節能環保的作用。
5、看服務是否有保障。如果沒有良好的服務保障，後果不堪構想。所以，為了保險起見，選擇知名品牌是必要的。
