存儲式記錄儀

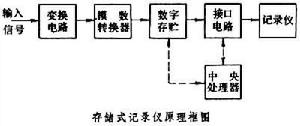

原理 存儲式記錄儀的原理框圖見圖。
模擬電壓輸入信號經變換電路放大或衰減後，由模／數轉換器高速採樣、量化，並以數位訊號形式存放在存儲器中。中央處理器通過接口電路從存儲器中讀出數據，處理後再經接口電路以低速將數據直接傳送到數字式繪圖儀，或者將數據以低速傳送到數／模轉換器，經轉換為模擬電壓信號後，再由筆式記錄儀繪製出變化過程曲線。為提高數字量化的準確度，信號變換電路的增益要選擇合適，使得當輸入電壓為滿量程值時，模／數轉換器的輸出接近數字滿度值（或達到最高有效位）。
記錄儀存儲式記錄儀記錄的是變數隨時間的變化關係，或者是兩變數間的相互關係。由多個存儲通道組成的存儲式記錄儀可同時對多個變數進行數字存儲，同時或按序繪製出多個變數隨時間變化的曲線，或一個變數與另幾個變數間的關係曲線。
性能 存儲式記錄儀由於採用了波形的快速數字存儲方法，能夠捕獲和記錄一般筆式記錄儀無法捕獲和記錄的快速變化信號或瞬態過程的信號。提高模／數轉換器的數字位數，可以提高記錄的準確度。如果採用12位二進制的波形數字存儲，可以使存儲式記錄儀達到和筆式記錄儀同樣高的準確度。存儲式記錄儀的採樣頻率一般為100kHz，最高的採樣頻率可達500kHz。在實際套用中，存儲式記錄儀適用於記錄電流、電壓的瞬態變化過程，以及適用於記錄拉伸、振動、衝擊、應力、應變、壓力、力矩、轉速等非電量的瞬態變化過程。
