奉化橋

奉化橋

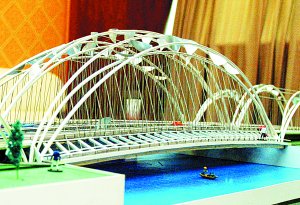

奉化橋是中心城區快速路工程的一部分,連線河東區大直沽西路和河西區奉化道,全長250米。奉化橋的設計獨特優美,整體由三道拱組成。中間的拱(主跨橋)為主要部分,跨躍海河,長138米;另外兩道拱(副跨橋)連線道路引路,跨越沿河岸的主幹道。

基本信息

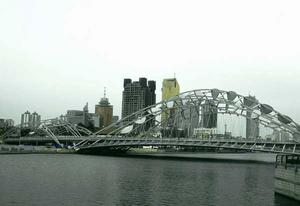

(圖)奉化橋奉化橋

奉化橋是中心城區快速路工程的一部分,連線河東區大直沽西路河西區奉化道,全長250米。奉化橋的設計獨特優美,整體由三道拱組成。中間的拱(主跨橋)為主要部分,跨躍海河,長138米;另外兩道拱(副跨橋)連線道路引路,跨越沿河岸的主幹道。

簡介

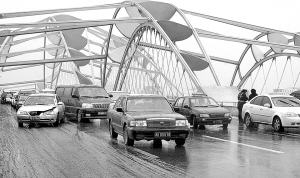

(圖)奉化橋奉化橋

天津市奉化橋又名直沽橋,全長250米,可謂一件現代風格的藝術作品,該橋造型優美簡潔,宛如從空中撒落在海河上的美麗花瓣。該橋共分三跨,每跨由三道獨立的組成,河道內不設橋墩,兩邊分別跨越河壩路台兒莊南路,連線奉化道和紅星路。橋樑主體上、下游兩側分別設定人行橋及景觀步道。該橋建成後,從河西區奉化道到河東區六緯路,市民開車至少可節約15分鐘的時間。

奉化橋是一座鋼結構的橋樑,但它是目前海河上用鋼量最多的一座橋樑,整個奉化橋的用鋼總量近9000噸,大沽橋的用鋼總量則只有5000多噸,為此,建一座奉化橋相當於建近兩座大沽橋

奉化橋不僅在海河上具有溝通兩岸交通的功能,而且酷似美麗花瓣的外形設計還使該橋具有景觀功能。由於該橋是南橫快速路上的一座橋樑,所以它還具備聯通快速路的功能。所以,海河綜合開發建設和改造的橋樑中,目前只有奉化橋兼有這些功能。

奉化道工程起於河東區八緯路,止於河西區廣東路,全長2206米,為此,這座全長257.3米,設計為三跨連續結構的橋樑是海河上長度最長的一座橋樑。

該橋於2006年7月基本完工,2007年1月正式通車。

設計

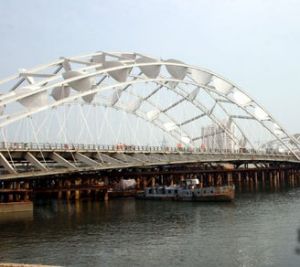

(圖)奉化橋奉化橋

全橋有27道飛跨拱、68片鋼結構“花瓣”和296根吊桿,再加上鋼橋面,共需7500噸,成為本市用鋼量最大的跨海河大橋。全橋27道拱每三道形成一組跨,夾在三道拱之間的就是花瓣狀的鋼結構,整座橋共有68片“花瓣”,每片“花瓣”由兩個鋼製“三角形”組成,工程人員將它們戲稱為“鋼鍋蓋”。“鋼鍋蓋”共有36種大小,最大的邊長7米,重量近3噸,最小的3米,重不到1噸,這些看上去輕盈靈巧的“花瓣”要用280噸左右的鋼材製成。橋樑為雙向六車道。主跨拱最高為30米。

該橋河道內不設橋墩,兩邊跨分別跨越河壩路及台兒莊南路。橋樑主體上、下游側分別設定人行橋及景觀步道。上游側設定人行橋,以保障兩岸人行交通的順暢,下游側設定景觀步道,滿足兩岸親水空間的溝通。主跨和副跨的中間拱位於兩側行車道之間;主跨與副跨的側拱位於行車道與景觀步道和人行道之間。

由於設計獨特且技術含量高,奉化橋的施工難度也堪稱“世界第一”。為了保證橋樑的景觀效果,奉化橋從拼裝到焊接,每一步都必須嚴格按照坐標點上的精確度來操作,任何一點誤差都可能影響整體效果。為了保證橋樑的安全,在鋼結構的製造和結點的處理上也要經過層層把關,並且在拼裝和焊接時將同時使用多項特殊工藝使橋樑結構更加堅固。

特色

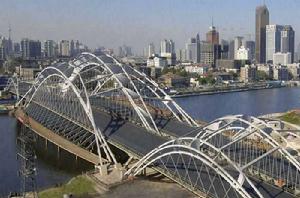

(圖)奉化橋奉化橋

主跨138米,有27道飛跨拱、68片鋼結構“花瓣”和296根吊桿,再加上鋼橋面,共需7500噸鋼,成為本市用鋼量最大的跨海河大橋。全橋27道拱每三道形成一組跨,夾在三道拱之間的就是花瓣狀的鋼結構,每片“花瓣”由兩個鋼製“三角形”組成,工程人員將它們戲稱為“鋼鍋蓋”。“鋼鍋蓋”共有36種大小,最大的邊長7米,重量近3噸,最小的3米,重不到1噸,這些看上去輕盈靈巧的“花瓣”要用280噸左右的鋼材製成。

作用

(圖)奉化橋奉化橋

奉化橋建成後,通行速度應該能達到快速路規劃的每小時60公里時速,比其他橋上通行時速20公里—30公里的橋要快。

奉化橋工程包括橋樑工程、排水工程、道路工程和下沉路及堤岸改造五大項,起點是河東區八緯路,終點是河西區廣東路。奉化橋工程隸屬於奉化道工程,是本市首座中承式全鋼結構拱橋,兩副跨分別跨越河壩路及台兒莊南路。
