天閃

基本信息

天閃詞語解釋

詞語拼音

詞目:天閃
拼音:tiān shǎn

詞語解釋

閃電。《漢書·司馬相如傳下》“貫列缺之倒景兮,涉 豐隆 之滂濞” 顏師古 注引 漢 服虔 曰:“列缺,天閃也。”

同名詞語解釋

同名飛彈——“天閃”空空飛彈

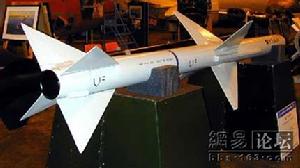

天閃飛彈
基本情況
該彈是英國在引進美國“麻雀”ⅢAIM-7E-2的基礎上研製的第一個中距雷達型空空飛彈,也是英國戰鬥機廣泛裝備使用的標準空空飛彈。“天閃”空空飛彈研製計畫始於1973年7月,代號和名稱為XJ521“英國麻雀”,由英國宇航公司動力部作為主承包商負責研製。為保證與英國皇家空軍“鬼怪”F-4K/M戰鬥機裝備的“麻雀”ⅢAIM-7E-2飛彈的互換性,該飛彈採用與美國“麻雀”ⅢAIM-7E-2相同的氣動外形布局,並採用其後彈體,僅改進前彈體,即重新設計導引頭、近炸引信、自動駕駛儀和電源裝置,以減少飛彈的試飛次數、節約經費、加快進度。
單脈衝雷達導引頭由英國馬可尼公司(現為GEC-馬可尼公司)負責研製,其倒置接收機等先進技術從1969年開始研究並取得成果,1973年正式開始導引頭設計。引信由英國湯姆遜-索恩飛彈電子公司負責研製。1976~1978年在美國加州木古角太平洋試驗中心進行一系列試驗,共發射22次,僅2次脫靶,其餘均命中靶機或通過殺傷區。1978年首批生產型產品交付英國皇家空軍。1979年首次在英國從F-4K/M戰鬥機上發射“天閃”飛彈,直接命中靶機。該彈除裝備英國空軍外,還向國外出口,目前仍在改進和生產,其單價1980~1981年為12.5~13.5美元,1985年為21.2萬美元。
結構和性能特點
該彈採用與美國“麻雀”ⅢAIM-7E-2相同的全動式彈翼控制的氣動外形布局,並採用其後彈體,因此在結構上的主要區別是在前彈體,即採用重新設計的導引頭、近炸引信、自動駕駛儀和電源裝置。導引頭天線罩位於彈頭,與導引頭艙用螺紋連線。單脈衝雷達導引頭由天線伺服機構、接收機和信號處理機組成,天線伺服機構由力矩馬達齒輪傳動,天線為背射式,其增益19~22dB,最大角速度230°/s,最大跟蹤角速度40&°/s,接收機為倒置式,靈敏度-133~+163dBW。
導引頭內有35塊印刷電路板,採用中小規模微波積體電路和厚膜混合電路,和差比較器、功率分配器、隔離器和高頻濾波器採用無源微波積體電路,混頻器採用微波積體電路。導引頭的工作頻率為J波段,對目標搜尋的起始時間延遲分別為攔射時1.5s和近距攻擊時0.75s,對目標攻擊的時間常數分別為攔射時0.26s和近距攻擊時0.13s,測速和測角誤差均為±5%。為提高抗干擾和下視/下射能力,導引頭採用中頻窄帶晶體濾波器、低噪聲高穩定性二極體本機振盪器、直達波鎖相技術和目標識別與分辨技術,使其在地雜波時的能見度達到60dB。導引頭內的電子組件為插接式,地面測試時的MTBF=300h,載飛時的MTBF=120~150h,起飛前或起飛後對導引頭進行頻率調諧的時間約3min,載機給飛彈供電,連續波照射器開機工作,調諧後則不再供電,飛彈發射前也無需檢查飛彈。
近炸引信為脈衝都卜勒主動微波引信,其特點是抗干擾能力強、引爆精度高和虛警率低。引信基本結構為鑄鋁底板,長度215mm,直徑178mm,重量5kg,位於導引頭艙的後面,固定在彈體內的4個連線點上,該底板還用作引信電子部件和微波組件的散熱器。引信由磁控管振盪器調製器、微波組件、帶天線的收發機、熱電池等組成。磁控管最大發射功率400W,平貼彈體安裝的天線長335mm,共4根天線,發射和接收各2根,呈90°,交錯安裝在彈體四周,天線波瓣角4°,固定傾角80°,採用銳截止的距離門,作用距離16m,引信起爆遲時間0~100ms,虛警率1%。該引信利用發射脈衝,經過延遲並接收目標回波脈衝形成距離門,採用都卜勒頻率辨別目標而提供起爆信號,採用導引頭輸入的接近速度和交會角自動調節起爆延遲時間,實現引-戰最佳配合。
自動駕駛儀採用全固態電子組件和厚膜電路,為插接式結構,由7塊印刷電路板、23個厚膜混合電路、2個橫向加速度計、1個速率陀螺組成,按照機載火控系統信號對飛彈進行高度增益補償、橫滾角調整、初始航向和初始速度修正、實現控制時間延遲,以保證載機安全並控制導引頭的搜尋起始時間;同時,按照導引頭測得的目標相對速度和視線角速度,實現比例導引,控制飛彈飛向目標。電源裝置為1個直流27V熱電池,與自動駕駛儀裝在一起,發射後2秒鐘電流為14A,其貯存期為15年。自動駕駛儀艙與舵機艙通過花鍵槽連線。
該彈的後彈體及其內裝的控制舵機、觸發引信、保險執行機構、戰鬥部和固體火箭發動機,均與美國“麻雀”ⅢAIM-7E-2相同。
基本戰術技術性能
最大射程 40km
最小射程 500m
最大速度 M4
使用高度 30~18000m
最大過載 30g
制導系統 半主動雷達
引 信 主動雷達近炸引信
戰 斗 部 連續桿,重30kg
動力裝置 1台兩級推力固體火箭發動機
彈 重 193kg
彈 長 3.66m
翼 展 1020mm

同名遊戲道具

PSP遊戲《神眷之力》中創生神帶來的聖器——天閃。天閃被破壞而分散在世界各地,成為6個天閃碎片,其中5個可以劇情入手,最後一個必須完成“餵食物”的任務,餵飽在沙蟲洞窟的餓死鬼。
《神眷之力》講述的是在一個光與暗互相分離的兩個世界,繼承了神屬之力的勇者“エクシス”們展開的冒險故事。遊戲中玩家可以選擇兩條路線,分別是“光輝之界”的神官塞西莉亞與“常暗之界”的騎士萊伯特。但兩條路線的重合之處較少,玩家可以當成兩個不同的故事來看待。
另外,平衡結局不僅需要聖器處於平衡狀態,還必須收集6中材料來完成天閃。
