多點土壤溫濕度記錄儀
6通道土壤溫濕度記錄儀|三溫三濕|土肥站專用定點定位測試土壤墒情

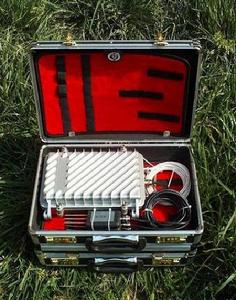

多點土壤溫濕度記錄儀*邯鄲事邯山瑞華電子⊙技術參數
.溫度範圍：-40℃～120℃

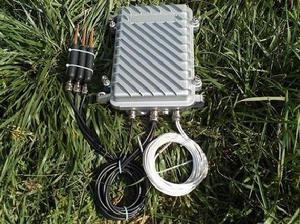

多點土壤溫濕度記錄儀*邯鄲事邯山瑞華電子.溫度解析度：0.1℃
.濕度範圍：0～100%
.濕度精度：±3%
.濕度解析度: 0.1%
.記錄容量：6通道 >80000條
.記錄儀間隔：1分～24小時可調，可定時記錄數據或停止
.數據導出：USB接口，方便數據提出，上位機軟體免費贈送
.主機尺寸：（見上圖）
附：土壤溫度探頭技術參數（見本冊33頁）
附：FDS-100土壤濕度感測器技術參數（見本冊33頁）
⊙功能及特點
.本機體積小，軟體操作簡單，性能可靠，記錄間隔可根據要求從1分至24小時任意設定。
.全程跟蹤記錄被測環境中的溫度、濕度數據，記錄時間長，具有斷電數據自動存儲保護功能。
.整機功耗小，使用內置電池供電。
.軟體功能強大，數據查看方便，隨時可以將記錄儀中的數據導出到計算機中，並可以存儲為EXCEL表格檔案，生成數據曲線，以供其它分析軟體進一步進行數據處理。
.單台記錄儀接入可最多6路溫度探頭，探頭可測量空氣、水或土壤中的溫度、濕度分布情況。
.記錄儀可脫開計算機獨立工作，當需要查看當前環境數據時可通過通訊接口由計算機讀取記錄儀內的數據。
.一台記錄儀，可以同時測量多個點的溫度及土壤濕度。
⊙ 適用範圍
廣泛套用於農業、林業、地質等方面土壤溫度、濕度測量及研究。
⊙接線定義
標配產品3溫3濕圖示說明
（1）3溫3濕電路板接線圖，如下所示：
（2）3溫3濕箱體出線圖，如下圖所示：
⊙通訊線與記錄儀的連線
打開記錄儀箱體，在記錄儀主機板上找到航插口，將航插插頭正確連線航插接口。同時將通訊線的另一端接到上位機USB數據線接口。
下圖為整體連線示意圖：
注意：在不與電腦進行通訊時，請及時拔出通訊線，以防止記錄儀耗電量增加。
⊙電池的安裝
安裝電池時應當注意電池的正負極，不正確的電池安裝將會造成記錄儀的損壞。
電池的正負極
1.打開電池盒：
2.打開記錄儀前蓋，按照電池正負極進行安裝，
⊙上位機軟體安裝
(一)運行環境
硬體和軟體需求
裝有Windows 2000 或更新版本的PC奔騰三處理器,最低1GHz, 建議1.6GHz以上對於多設備系統,建議使用兩核心處理器最小記憶體512M,推薦1G記憶體用於安裝和使用的可用磁碟空間100MB,推薦1G以上1個或多個USB連線埠,用於本地設備使用顯示器解析度1024*768,推薦1280*1024.網際網路瀏覽器4.0或更高
軟體安裝
上位機操作常見步驟
打開軟體選擇所需要連線設備
軟體打開後會自動搜尋COM3 ~ COM20連線埠,如果設備已經連線到USB,則會在列表中顯示,如上圖中紅色部分,選中要連線的設備,點擊“連線”按鈕,連線設備,雙擊設備名,也可直接連線到設備
注:如果沒有搜尋到設備請檢查
設備是否供電設備是否已經連線通訊線通訊線是否連線到電腦連線埠是否被占用（拔掉USB通訊線,等待5秒,再次連線電腦）同步時鐘,確保設備中時間正確讀取歷史清空設備數據查看歷史數據導出數據完成
軟體主界面:
即時數據:與立即採集功能相同,即時採集一筆數據,並顯示到列表中
同步時鐘:校正設備時間
清空記錄儀:清空設備中的數據,以供新數據存儲
設備存儲間隔:設備設備自動存儲的時間間隔
詳細數據:查看實時數據和歷史數據
自動採集:定時自動採集數據,點擊“開始”按鍵開始,按“停止”按鈕停止自動採集
清空:清空上位機顯示即時數據列表
注:以操作只是清除顯示,資料庫中數據依然存在
立即採集:馬上採集設備的數據,並顯示到列表中
歷史數據
讀取歷史的步驟為:
刷新 檢測設備中有多少條數據設定 “起始條目”,如果您上次已經讀取過一部分歷史數據,則設定起始條目能夠加快讀取速度讀取歷史中,當進度條100%後,“起始條目”到“終止條目”的數據將會讀取完成完成,點擊查看歷史數據,可查看歷史數據
注:如果讀取歷史時間很長,建議讀取完歷史數據後再重新檢測,查看是否有新數據,如果有,則讀取新數據後再清空記錄儀
設定存儲間隔
設定新的採集間隔,然後點擊“確認”按鈕確認操作
注:設定新的時間不需要清空設備
校正表
安裝上軟體,請參考 軟體安裝進入軟體主界面, 參考上位機操作常見步驟點選單中的 “設備”->校正表進入後提示:如果曾經同步過,則選擇“否”,第一次連線設備,則選擇“是”下載校正表中的數據到設備中,下圖中紅色部分
設定設備個性名稱
當同時有多台設備時可能無法區分每台設備,使用修改名稱功能,將讓您使用設備更加方便
首先連線到設備,並進入到主界面,然後點擊主界面上的“修改名稱”按鈕
⊙ 土壤溫度
探頭廠商：德國Heraeus 型號: ST-1-PT1000
重複精度：0.2 ℃
測量範圍：-40℃～120℃
引線長度：2米
探頭護體：Ф5*30mm不鏽鋼護體
⊙土壤濕度
◆單 位：%( m3/m3)
◆量 程：0～100%
◆探針長度：5.3cm
◆探針直徑：3mm
◆探針材料：不鏽鋼
◆密封材料：環氧樹脂
◆測量精度：±2%
◆工作溫度範圍：-40℃～85℃
◆工作電壓：5～12V
◆工作電流：21～26mA，典型值21mA
◆測量主頻：100Mhz
◆輸出信號：0～2V DC（電壓信號）0～20mA（電流信號）
◆測量穩定時間：2秒
◆回響時間：<1秒
◆測量區域：以中央探針為中心，圍繞中央探針的直徑為7cm、高為7cm的圓柱體
◆電纜長度：2米(標配)
⊙ 使用上的注意事項
圖示說明
警 告
不按線序接線,可能造成該設備及連線該設備的儀器損壞
輸入電源超過該設備的最大接入電源時,將造成該設備的
損壞
注 意
使用前請先完整閱讀本說明書
正確連線設備線路
首先確認
﹡檢查該設備與您購買的設備是否相同
﹡檢查設備外觀是否破損
﹡檢查設備附屬檔案是否齊全
⊙ 維護和保養
本儀器是具有優良設計和功能原理的科技產品，應注意維護和保養。下列建議將幫助您有效使用保養服務。
﹡避免儀器被刮劃，保持外部保護膜完整性，增加儀器使用壽命
﹡使用儀器時請將各連線部位固定牢固，避免儀器的損壞
﹡粗暴地對待儀器會毀壞內部電路板及精密的結構
﹡不要用顏料塗抹儀器，塗抹會在可拆卸部件中阻塞雜物從而影響正常操作
﹡使用清潔、乾燥的軟布清潔儀器外部
﹡定時查看其他配置設備的電源電量，確保儀器正常工作
