多控開關

多控開關，可以實現在無限多的地點控制照明燈的開關。

基本信息

• 中文名：多控開關
• 其他外文名：Multi control switch

• 生產公司：深圳市普美科技有限公司
• 使用範圍：家庭、酒店、辦公場所等

簡介

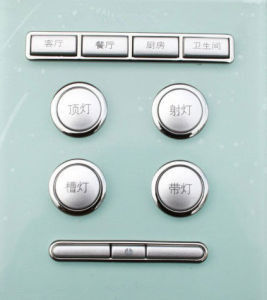

多控開關

多控開關能實現在無限多的地點控制照明燈，原理是多控開關本身是一個交流220V的單脈衝雙穩態電路系統，多控開關負責控制照明負載，分開關負責給多控開關提供脈衝信號，（分開關可以用普通門鈴開關，不能用單聯單控的蹺板開關。）這樣，多控開關得到一個脈衝信號就把負載開通，再得到一個脈衝信號就把負載關閉。多控開關可以安裝在燈具裡面或者牆壁上，引出兩根信號線並聯分開關，布線設計時相當方便節約，不管多少個分開關都只用兩根細電線並聯就行了，只要點一下任意一個分開關，照明負載就能開通和關閉了

原理圖

雙控

雙控

雙控開關是由兩個單刀雙擲開關組成，如圖：當K1打向1時，開關K2打向3時線路接通，打向4線路斷開。從而實現兩個地方控制一個電器的目的，現在人們生活品質提高，雙控被廣泛利用於家庭客廳以及臥室中。

多控

多控

多控開關就是用多個開關對一個用電設備進行控制。其實就是在雙控開關的兩個單刀雙擲開關中間串聯上一個（多個）雙刀雙擲開關。
畫法一：當K1打向1，K2打向3時，K3有兩個刀片，分別同時打向左或右來控制。
畫法二：同理

種類

多控開關是由深圳市普美科技有限公司研製生產的一系列照明控制開關產品，產品基於美國Echelon公司的LonWorks電力載波技術，主要實現對家庭、酒店、辦公場所等套用環境中的所有照明迴路、電動設備控制及紅外電器的控制及監控。系統設計理念科學新穎，功能強大全面，外觀高檔美觀。
普多控開關可分為一位、二位、三位、四位四種，可分別控制1-4路本地燈光負載，同時它也能被其他普美多聯產品控制。通常安裝在家門口或臥室門口等，可以方便地打開或關閉公共區域（客廳、餐廳、廚房、衛生間等）的燈，解決生活中的摸黑問題。在客廳等燈光路數較多的場所，“場景按鍵”可記憶您預先設定好的一組燈光效果，幫助在場景切換時一鍵搞定。

操作

窗簾多控開關的本地開關按鍵，可以實現對窗簾的開、關、停操作。其中上面按鍵可以執行打開窗簾；下面按鍵可以執行關閉窗簾。
上鍵，可以執行窗簾的打開，此時上鍵指示燈滅；在窗簾運行過程中再按動同一按鍵，窗簾會停止運行，此時按鍵指示燈亮。
下鍵，可以執行窗簾的關閉，此時下鍵指示燈滅；在窗簾運行過程中再按動同一按鍵，窗簾會停止運行，此時按鍵指示燈亮。
為了保護窗簾電機，5分鐘後，窗簾多聯開關會關閉窗簾電機（保護電機）。

鎖定操作

多控開關

上鎖是一種狀態。該狀態下所有產品不能進行任何設定，也不回響任何設定，只能進行操作控制，可以對已經設定好後的產品誤操作起到防範作用。有上下條的區域型、場景型多聯控制開關、調光開關、開關控制器產品才可以實現上鎖/解鎖功能。
操作步驟：
步驟1.系統功能設定好以後，在任意一個有上下條的區域型、場景型多聯控制開關、調光開關、開關控制器產品上同時按“第一個上部控制按鍵+群關”按鍵，設定指示燈閃爍3次，表示上鎖成功。
步驟2.解鎖是一個相反的操作過程，在任意一個有上下條的區域型、場景型多聯控制開關、調光開關、開關控制器產品上同時按“第四個上部控制按鍵+群開”按鍵，設定指示燈閃爍3次，表示解鎖成功。

其他

開關產品還可以回響以下控制器的異地遠程控制，具體操作方法請參考回響的章節。
可以回響以下各種控制器的控制：
區域型一至四位多聯開關
場景型一至四位多聯開關
無線遙控器控制
2.4寸LCD多聯控制器
7寸LCD多聯控制器
一至四位多聯控制器
區域型一至四位多聯控制器
場景型一至四位多聯控制器
區域型/場景型調光控制器
