多媒體會議中控
1) 系統組成：智慧型中控多功能會議室是一個按業主要求配置先進的高級綜合廳，它的視聽系統由下列幾個部分組成：
A. 高保真音響擴聲系統
B. 數字式會議拾音系統
C. 高亮度大螢幕投影放映系統
D. 升降式液晶顯示屏系統
E. 無線遙控中央控制系統
2) 系統說明：一十八層多功能廳的影視系統可實現下列功能：
A. 120”大螢幕投影畫面放映；
C. 兼備會議擴聲、卡拉OK演唱、DTS和AC3解碼立體環繞聲5.1聲道影視還音音效
D. 無線遙控螢幕選項式影視系統的中央控制系統；
E. 多個弱電信號端方便提供駁接手提電腦、視頻展台等外接AV信號；
F. 現場實況快球拍攝，創造電視電話會議條件；
G. 收視大樓內有線電視和衛星電視節目信號，紅外遙控選台；
H. 會議前後背景音樂播放，實況錄音；
I. 無線話筒卡拉OK無牽掛演唱，萬首曲目光碟配置和自動評分；
J. 電動捲簾升降螢幕。
3) 系統功能：

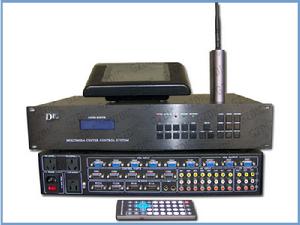

1、以中央控制主機為中心，無線觸控螢幕為控制終端；
2、通過主機上的RS232口連線到RS232轉RS485轉換模組，通過模組輸出485信號控制液晶升降器統一或者單獨控制升降；
3、通過主機上的RS232口連線到快球攝像機的RS232控制口，通過無線觸控螢幕控制攝像機轉動和圖象放大縮小；
4、通過主機上的DIC-NET口連線DIC-8電源控制器，可以控制窗簾、日光燈和設備電源，實現所有電源的自動控制；
5、通過主機上的DIC-NET口連線DIC-4A調光器，可以控制白熾燈從全暗到全亮，實現無級調光；
6、通過主機上的DIC-NET口連線DIC-VOL控制器，使整個指揮中心音量真正的受控制；

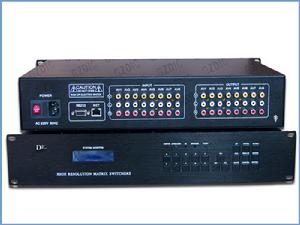

7、因為所有的設備都受到控制，所以能夠實現客戶所要求的對各個設備都進行控制；對燈光、影音系統進行預設及調整；通過控制A/V矩陣，可以實現將所有的音視頻切換到會議室的所有音視頻輸出設備上；通過控制RGB矩陣，可以將多台計算機的RGB信號切換到投影機。
8、如筒燈的開/關；射燈的開/關；光管的開/關；全開/全關等。
9、通過主機上的RS232口控制投影機和投影螢幕的控制
10、通過主機上的RS232口和會議系統RS232模組做攝像機聯動控制功能。A. 高保真音響擴聲系統：
一個多功能會議廳的聽感效果是由建築，擴聲等因素所決定的。在明確其擴聲之功能特點條件下，音質設計應追求逼真兼顧良好的整體效果為目的。一個具有良好聽覺條件的會議廳應達到如下要求：
觀眾席能達到足夠的響度；
聲擴散性好，聲音能均勻覆蓋整個觀眾席無死角；
達到足夠的清晰度和保真度，不應有明顯的回聲、長延時、反射聲、顫動回聲、聲聚焦和聲共振等聲學缺陷存在。
多功能廳的主擴聲音箱採用英國原裝StudioMaste全音域產品，其該音箱由一隻12寸全音域同軸揚聲器和一隻5寸高頻揚聲器組成，使用時將該音箱安裝在支架擱放在投影幕兩旁，兩邊牆上離地30CM留有音箱線插座，即插即用，不用時可立即搬走。
用個會議室時，整個擴聲系統以高質量的語言清晰度為目標，同時在會議前後播放音樂時也具有較寬的頻響和音樂的柔諧度。
為了保證多功能廳的抗嘯叫能力，我們採取了下列三個措施：
1、 通過2×31段圖示均衡器以調節主擴聲音箱的在廳內的頻率回響；
2、 選用單方向性好的心型話筒，以其自身優越的軸向聲接受達到良好的抗嘯叫效果。
3、 系統中不配置聲反饋抑制器而以合理布置揚聲器的方式控制嘯叫的產生，是為了保證擴聲音質的高保真度。
在拾音傳聲器的配置方面，我們除了為多功能廳10個席位布置DIS數字會議系統外，還有設定一套二支美國SHURE無線話筒一套供卡拉OK演唱或會議時無牽掛靈活使用。上述各種傳聲器均為單方向心型產品，其特點是靈敏度高，不易產生嘯叫。系統採用原日本DENON 綜合AV功率放大器作主控，該機有5*185W的強勁功率輸出，有源重低頻音箱的輸出接口，FM/AM電台接收，DTS和AC3的數字解碼，多種模式的音效處理。影視系統的立體環繞聲播放由主音箱和環境聲音箱等組成。為了增強影片放映時伴音的震憾效果，特配置YAMAHA YST160有源重低頻音箱一隻，和主音箱一樣在牆上離地30CM預留有音箱線插座，不用時亦可將音箱搬走。為了保證會議室的整體裝潢格調，我們選用四隻美國BOSE 151小型大功率產品作為環境聲音箱，將其隱藏安裝分布在會議室後牆和左右側牆，由此保證了良好的環境聲音效。
DIC的CDS4000會議討論系統是一種多用、經濟的討論系統，適合用在小型的會議和討論中。它具備控制會議/與其它設備聯動和討論所需的全部功能。代表可以通過話筒、內置揚聲器和耳機交流。它的聲音純淨，適合用於政府、飯店的會議室，培訓和教育的場所，公司董事會會議室，以及議會內的小會議室等。
根據會場的需要配置1台主席機和10台代表機，其中設定一台中央控制器，可制定發言模式、輸出音量和耳機監聽音量。我們使用DIS移動式代表機，這樣使得整個系統安裝配置非常方便靈活，可以根據會議需要隨意配置。
會議討論發言系統除具有普通會議擴音功能外，還應具有以下幾種控制發言的方法：
壓倒模式：
系統中只有一名與會者可以發言，任何時候有代表請求發言（按“發言鍵”）都將會中斷前者的講話而發表自己的意見。主席有權中斷髮言者的發言。
討論模式：
該模式可設定1-4個人同時具有發言權，即最多允許四個代表話筒同時打開，超過設定人數的請求將會被拒絕，即使按下話筒鍵亦不能打開話筒。
討論模式（帶自動關閉）：
該模式與以上模式基本相同，但當打開話筒的代表30秒內不發言，話筒即自行關閉。主席話筒將不受以上各種模式的限制，即主席話筒可以隨時打開或關閉。
本方案所謂的影視系統包括有線和播控的影視射頻、視頻訊號通過投影機在螢幕上的播映以及在會議桌上採用每位一個，目前國內最先進的升降式15”液晶顯示屏，同樣也可選看視頻節目和數據信號，以配合現代化手段和技術的套用產生影視畫面的一種先進方式。同樣，一個具有良好影視觀賞效果的會議應達到如下要求：
播映亮度高，在具有適量環境照明條件下不影響觀看。
彩色還原性好，放映保真度好。
在視頻系統中我們選用的投影機為日本愛普生產品，設計投影畫面為120”，該投影機為高解析度、高亮度的液晶投影機，投影機採用最新的帶微型透鏡的液晶板以提高透光率，並輔以新技術的200瓦，壽命2000小時的UHP燈，通過獨特的P/S光的偏振系統提高光線的利用率，得到4000ANSI流明的超高亮度。XGA（1024*768）的高分辨可直接與圖形工作站連線，並可壓縮支持SXGA（12800*1024）解析度顯示。機器的體積為319*168*429mm重量8.4Kg，具有良好的散熱空間及優良的穩定性，鋁鎂合金外殼及多種輸入連線埠（HD15、RGBHV、USB、S-VIDEO、RGB視頻分色輸入），紅外、有線遙控、RS232等多種控制方式，使得該機器成為不可多得的多功能投影機。
由於這間會議室裝潢格局的特殊性，使得投影機無法在正常的位置安裝，因此我們特意配置了該投影機專用的長焦距投影機鏡頭，能夠實現投影機的超遠距離投影。
投影幕採用加拿大美視電動螢幕，投影畫面為120”，反光率高，可達2倍以上反射率，十分適宜於受照明燈光影響的場合。
主要特點：
1、 任何地方安裝都簡單；
2、 高質量的鋁合金框架，精緻的外觀；
3、 低噪聲的馬達；
4、 線控遙控，操作簡單，悠閒順暢；
5、 能滿足220、230、240V，50 HZ/60HZ的電源；
6、 有效的映像，視頻解析度極好，圖象極其明亮；
7、 螢幕的表面分為白色的玻璃幕和無光澤的玻璃纖維幕，黑色的框線。
