多功能水力控制閥

水力控制閥是一系列控制閥的總稱，它較早生產於以色列、荷蘭、丹麥、美國、加拿大等國，九十年代進入中國，水力控制閥系列一般分別為進控浮球閥、可調式減壓閥、緩閉止回閥、流量控制閥、泄壓、持壓閥、電動閥、水泵控制閥、壓差平衡閥、緊惠關閉閥、雨淋閥、定水位閥等產品。並廣泛用於建築、消防、水廠、睫通、市政、鋼鐵、電力、石油、化工等系統的管網。

基本信息

• 中文名：多功能水力控制閥

• 定義：一系列控制閥的總稱
• 膜片：尼龍強化橡膠
• 活塞：球墨鑄鐵
• 套用：建築，消防，水廠，鋼鐵等
• 彈簧：彈簧鋼，不鏽鋼

控制特點

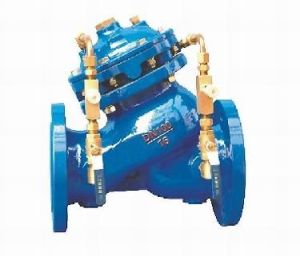

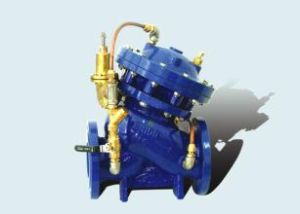

多功能水力控制閥

閥體採用全通道、流線型設計，流體阻力小、流量大;
閥體、閥蓋內外採用環氧樹脂粉體塗裝，可防止閥體、閥益的腐蝕;
採用國外可拆卸閥座的先進技術，結構巧妙，維修更換方便(無須整台閥門拆除);
在管路中可任意立式或臥式安裝，其可靠性不變;
閥體、閥蓋、活塞缸連線處採用密封墊和密封環雙重保護;
活塞缸採用導流孔，適當增加阻尼，使活塞運動更加平穩、靈活;
全不鏽鋼活塞缸、整體活塞、丁腈像膠密封環，完全組合大大延長使用壽命。

詳細參數

序號	隔膜式			活塞式
	部件名稱	選用材料	部件名稱
1	閥蓋	灰鑄鐵、球墨鑄鐵、碳鋼、不鏽鋼、黃銅	閥蓋		灰鑄鐵、球墨鑄鐵、碳鋼、不鏽鋼、黃銅
2	彈簧	彈簧鋼、不鏽鋼	缸套		不鏽鋼SS
3	膜片壓板	灰鑄鐵、球墨鑄鐵、碳鋼、不鏽鋼、黃銅	活塞		球墨鑄鐵
4	膜片	丁腈尼龍強化像膠、三元乙丙尼龍強化像膠	密封圈		丁腈像膠、三元乙丙像膠
5	閥桿	2Cr13、不鏽鋼2Cr13、SS	閥桿		2Cr13、不鏽鋼2Cr、SS
6	閥盤	灰鑄鐵、球墨鑄鐵、碳鋼、不鏽鋼、銅	彈簧		彈簧鋼、不鏽鋼
7	O型密封圈	丁腈像膠、三元乙丙像膠	閥盤		球墨鑄鐵、碳鋼、不鏽鋼、銅
8	O型圈壓板	灰鑄鐵、球墨鑄鐵、碳鋼、不鏽鋼、銅	密封墊		丁腈像膠、三元乙丙像膠
9	閥座	銅合金、不鏽鋼Cu-alloy、SS	閥座		銅合金、不鏽鋼Cu-alloy、SS
10	閥體	灰鑄鐵、球墨鑄鐵、碳鋼、不鏽鋼	密封壓板		球墨鑄鐵、碳鋼、不鏽鋼、銅
11			閥本		灰鑄鐵、球墨鑄鐵、碳鋼

公稱壓力PN(Mpa)		1.0	1.6	2.5
試驗壓力	殼體強度	1.5	2.4	3.75
	密封性能	1.1	1.76	2.75
公稱通徑DN(mm)		隔膜式：50～450 活塞式：500～800
適用介質		水或類似於水的介質
工作溫度(℃)		≤80

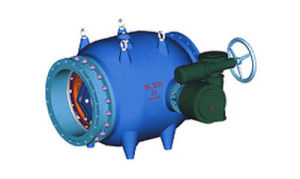

多功能水力控制閥

閥蓋與閥體上的內凹槽通過活塞缸的外圓定位，確保閥盤、活塞、指示桿同心，使閥盤運動自如，從而提高主閥的靈敏度，即使在流量或壓力波動不大的情況下，活塞式水力控制閥亦能可靠地工作。為了達到閥體、閥蓋、活塞缸連線處無外漏，在活塞缸上面與閥蓋連線面和活塞缸下面與閥體連線處分別採用彈性墊片和NBR密封環密封。
為了使閥盤上下產生壓差，活塞的面積必須大於閥盤的面積，這樣在大口徑的閥門中活塞面積很大，運作平穩性較差。我們的活塞缸的底部設計了導流孔結構，適當地增加閥盤運動的阻尼，使閥盤的運動更趨於平穩，從而提高閥門的可靠性，減少故障的發生。導流孔均勻分布在活塞缸的底平面上，並視閥門口徑的大小決定導流孔的數量和尺寸。
閥體頸部有一定寬度的加工面，與不鑄鋼活塞缸的外圓配合，使得活塞缸在閥體內平穩固定；帶有兩道密封圈的活塞在經過行磨的活定缸內壁作上下運動，同時活塞缸下端設計成帶銅襯套的導向孔，形成雙重導向，即使口徑再大的閥門也能確保其運動自如、平穩，從而提高使用壽命和安全可靠性。
