根據振動模式的不同，壓電陶瓷變壓器可分為縱向振動模式、厚度振動模式、徑向振動模式和彎曲振動模式變壓器等。
1．1縱向振動模式變壓器

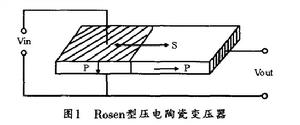

Rosen型壓電陶瓷變壓器是縱向振動模式的典型，它主要工作在諧振狀態下。普通的Rosen型壓電變壓器的結構原理如圖1 所示，它由左右兩部分組成，分別稱之為 “驅動部分”和 “發電部分”。驅動部分的上、下兩個端面都有燒滲的銀電極，它們沿厚度方向極化，可作為電壓輸入端：發電部分右端燒滲的銀電極則沿長度方向極化，可作為電壓輸出端。當交變電壓加到壓電變壓器的輸入端時，通過壓電效應，可使壓電變壓器產生沿長度方向的伸縮振動，以將輸入的電能轉換為機械能；而發電部分則通過正壓電效應，使沿長度方向伸縮振動的機械能轉換為電能，從而產生電壓輸出Vout。由於壓電變壓器的長度大於厚度，故其輸入端為低阻抗，輸出端為高阻抗，輸出電壓大於輸入電壓，為升壓變壓器。一般輸人幾伏到幾十伏的交變電壓，就可以獲得幾千伏以上的高壓輸出。
1．2 厚度振動模式變壓器

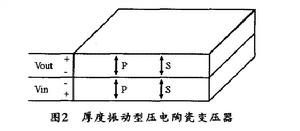

厚度振動模式壓電變壓器的結構原理如圖2所示。它的輸入部分和輸出部分都是由縱向式壓電陶瓷組成的。厚度振動模式壓電變壓器是低壓變壓器。主要套用於低功率的變換器和適配器中。厚度振動模式的代表是疊層式降壓壓電陶瓷變壓器。它的厚度擴張振動模式也有兩種 ．即半波模式和全波模式（又稱作一次模式和二次模式） 。當輸入端加交流電壓時，由於逆壓電效應．輸入部分的單層壓電陶瓷產生沿厚度方向的擴張振動．當振動傳遞到輸出部分後，由於壓電效應的作用，可在輸出端產生輸出電壓。這種壓電降壓變壓器的變壓比由輸人與輸出部分的單層厚度比決定 。

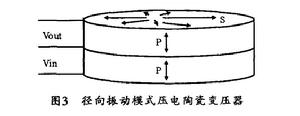

1．3徑向振動模式變壓器 徑向壓電陶瓷變壓器的基本結構如圖3 所示 。其中下半部分沿厚度方向極化且沿徑向應變，可作為輸入端，亦稱為驅動部分；上半部分也沿厚度方向極化且沿徑向應變，可作為輸出端，稱為感應部分。當正弦交變電壓加到輸入端時，壓電變壓器產生沿徑向的振動：而感應部分則通過正壓電效應來產生電壓輸出。由於施加在兩組輸入端電極的入端電壓極性是相反的，因此，在工作時，上下表面將分別以厚度切變模式進行收縮和擴張，從而在輸入端總體上導致彎曲振動模式，而在輸出端仍為長度擴張模式。這樣就可以產生較高的輸出電壓。
除上述壓電陶瓷變壓器外。還有幾種新型壓電陶瓷變壓器，如美國Kenji Uchino等人研製開發的月牙形電極圓片形壓電陶瓷變壓器，以及環／菱形點型電極的方形壓電陶瓷變壓器。但上述前三種壓電變壓器的實際套用較多。
