定義

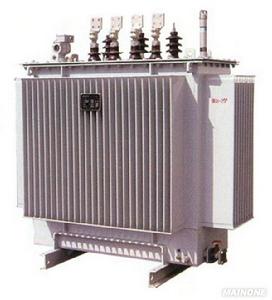

低壓變壓器低壓變壓器
一般來說,低壓600V以下變壓器成為低壓變壓器。低壓變壓器是由初級線圈、次級線圈和鐵心(磁芯)構成,通過電磁感應來改變電壓的裝置。在電器設備和無線電路中,常用作升降電壓、匹配阻抗,安全隔離等。

低壓變壓器使用環境

1、周圍空氣溫度-5℃至+40℃,24小時的平均值不超過+35℃;
2、安裝地點海拔不超過2000m;
3、大氣相對濕度在周圍空氣溫度為+40℃時不超過50[[%]],在較低溫度下可以有較高的相對溫 度,最濕月的平均最大濕度為90[[%]],同時該月的月平均最低溫度為+25℃,並考慮到因溫度變化發生在產品表面的凝露。
4、無劇烈搖動和衝擊振動的地方。
5、無爆炸危險的介質環境中。
6、不受風雪侵襲的場所。

低壓變壓器設計要求

低壓變壓器應為真空鑄造,模鑄樹脂封裝,60Hz,F級絕緣 ,符合IEC726的規定,並符合所示的容量、電壓、相數及結線等要求。低壓變壓器每一相應有個別的一次及二次繞組,一次側額定電壓上下各有兩個2.5%正常電壓的全容量分接頭 。低壓變壓器應裝在可以隔離、降低振動及噪音的基座上,鐵心及線圈應妥加固定以承受線路故障情況下所產生的機械應力,並能承受 16460 精簡版 16460 - 6 V2. 0 2002/ 11/ 25 在裝運途中所發生的振動及衝擊力。 除另有規定者外,低壓變壓器的阻抗應依IEC 726 。低壓變壓器的平均噪音等級應不超過IEC 726 所規定的值。 每一乾式低壓變壓器應有適當的端子以容納所需的一次及二次配線連線。低壓變壓器可由任何一側或底部預留電纜入口。

低壓變壓器的安裝及注意事項

低壓變壓器的安裝

安裝前的工作:核對基礎預埋件的安裝尺寸. 參加開箱檢查,對開箱過程中發現的問題應及時上報,所有附屬檔案應注意防潮. 將低壓變壓器運輸到指定安裝位置.
低壓變壓器的安裝:將低壓變壓器運到低壓變壓器室外 0m 層,並去除外部包裝,將低壓變壓器吊放到低壓變壓器層平 台的預埋件上,待放置平穩後,方可鬆開鋼絲繩.藉助鏈條葫蘆將低壓變壓器放置在其安裝位置上,並找正. 引出接地線,連線接地線. 用相應力矩緊固所有未標紅點的螺絲(力矩值應與螺絲規格對應) 。

低壓變壓器的安裝注意事項

1. 設備吊裝時,應有專人統一指揮,吊物下方嚴禁站人.待設備完全放穩後,方可取下鋼絲繩.
2. 變壓器搬運及找正過程中要注意防止設備傾倒和擠,壓傷手腳. 平台接應人員要掛好安全帶,安全帶應系在工作面上方牢固的構件上,以防人員從平台跌下.
3. 開工前,施工負責人和安全員應對安全防護設施予以確認,防護設施不完善的,施 工人員有權拒絕施工.
4. 嚴格執行施工方案,施工前必須進行安全技術措施交底,參加交底人員必須簽字. 作業人員應提高自我保護意識,做到"三不傷害" .工器具,安全防護用具等設施 每天使用前應檢查是否完好.
5. 安全設施(如腳手架,圍欄和孔洞蓋板等)的拆除(包括部分拆除)必須經過安全員的許可,由搭設人員拆除,現場安全設施有專人監督管理.
6. 夜間施工必須有充足的照明.
7. 施工過程中應注意防止二次污染,即注意對地面,牆壁及盤櫃油漆的保護.
8. 施工廢料應即時放入廢料箱內,廢料箱應有專人清理,確保工完料盡場地清.
