NB/T47017視鏡適用於石油、化工及其它工業設備窺視裝置上,以觀察設備內部物料操作情況,確保產品的質量與生產安全.

簡介

NB/T47017視鏡學名:壓力容器視鏡

別名:法蘭視鏡,設備視鏡,雷特視鏡,

主要產地:上海,溫州.

主要品牌:雷特.

主要廠家:溫州龍灣永中雷特閥門廠

NB/T47017視鏡標準終和了HGJ51-502-1986壓力容器視鏡,HG/T21575-1994帶燈視鏡,HG/T21505-1992組合視鏡等多種樣式和成一種樣式.並且做出了很大的改進,增加了DN200的視鏡規格;提高了部分視鏡的使用壓力;取消了視鏡沖洗孔,參照國外標準採用沖洗裝置;增加了帶射燈的視鏡規格;增加了對視鏡標誌與運輸包裝的要求. 由國家能源局在2011.7.1發布,在同年十月一日實施.

用途與結構

NB/T47017視鏡適用於石油、化工及其它工業設備窺視裝置上,以觀察設備內部物料操作情況,確保產品的質量與生產安全.

視鏡做為標準部件,由視鏡玻璃,視鏡座,密封墊片,壓緊環,螺栓螺母等組成.其基本樣式如下圖:

主要技術參數

殼體材質:碳鋼WCB、不鏽鋼304、321、316、316L。

視窗材質:鋼化玻璃,鋼化硼矽玻璃、石英玻璃。

密封材質:丁腈橡膠、聚四氟乙烯。

工作壓力(MPa):≤2.5

工作溫度(℃):0~200℃

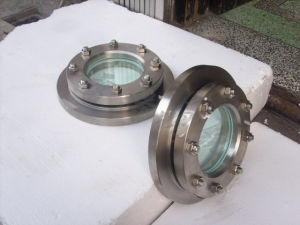

實拍圖片

視鏡的選用

NB/T47017壓力容器視鏡又稱設備視鏡,是用來觀察化工、石油、化妝、醫藥及其它工業設備容器內介質變化情況的一種產品。操作人員根據其顯示的情況來調節或控制充裝量,從而保證容器內的介質始終在正常範圍內。液化氣體貯罐、槽車、氣液相反應器、反應釜等容器都需要裝設視鏡,以防止因超裝過量而導致事故或由於投料過量而造成物料反應不平衡的現象。

如何選用

視鏡應根據壓力容器的介質、最高工作壓力和溫度正確選用。

(1)盛裝易燃、毒性程度為極度、高度危害介質的液化氣體壓力容器,應採用高溫高壓的小口徑容器視鏡,並應有防止泄漏的保護裝置。

(2)低壓容器選用低壓視鏡,口徑可以選擇較大尺寸。

(3)寒冷地區室外使用的容器,或由於介質溫度與環境溫度的差值較大,應選用急變溫度較高的視窗材料。

(4)如果光線不足的位置,還需選用帶燈裝置的容器視鏡,防爆等級根據現場情況選編輯

安裝與保養

1、視鏡應焊在需要觀察的部位;視鏡安裝,焊接法蘭盤必須清潔並且沒有損壞,經專業人員進行操作;夾持法蘭應處理乾淨,加上合理的密封墊片緊固. 2、高度以操作者觀察方便為宜,內部應沒有阻礙視線的部件;

3、應避開焊縫及其它零部件。工作溫度0℃-180℃

4、視鏡鏡片安裝,確保視鏡座平整光滑,鏡片與視鏡座之間的密封墊安裝平整,密封墊沒有損壞並且不粘油脂。在緊固螺釘前確保視鏡座與蓋子安裝正確,然後慢慢對角緊固螺釘;

5、鉸接或螺紋連線的視鏡裝置在工作前要確保密封墊安裝良好。如有必要,可對螺栓進行重新緊固。確保視孔與視鏡孔之間的密封墊安裝正確,連線法蘭沒有損壞,並調整好連線螺釘。不僅要確保與壓力容器視鏡鏡片連線的配件密封良好,還要確保壓力容視鏡與焊接法蘭之間密封均良好。並確保容器內的壓力不超過額定壓力;

6、安裝後不能對視鏡有其它的附加壓力,否則會造成視鏡受力不均勻,導致視鏡玻璃破裂。 壓力容器視鏡安全係數與材料參數緊密相關,確定材料許用應力值時,需要同時考慮材料抗拉強度和屈服強度更為合理;奧氏體不鏽鋼材料具有非常好的應變強化能力和韌性,為充分發揮奧氏體不鏽鋼材料優良性能,選取奧氏體不鏽鋼材料許用應力值時,需要特殊考慮。壓力容器安全係數的選取建立在經驗基礎上,在保障壓力容器安全性前提條件下,為節省材料和降低成本,隨著理論研究深入和科學實驗的進步,壓力容器安全係數有所降低,這是科學設計和實用成功經驗結合的結果。
