簡介
內絲視鏡是直通視鏡里的一種主要樣式,與常規的直通視鏡最大的差別就是連線方式的不同.內絲視鏡一般採用55度錐螺紋與npt螺紋連線.根據內部結構又可以分為內絲浮球視鏡,內絲擺板視鏡,內絲葉輪視鏡.外型樣式有單壓式,對夾式兩種.
內絲視鏡適用於排液或受槽前的回流,冷卻水等液體管路上以觀察液體流動情況。確保生產的安全與產品的質量,是管道上不可或缺的一個配件.
主要參數
1.殼體材質：碳鋼、不鏽鋼(SUS304、SUS304L、SUS316、SUS316L)等。
2、視窗材質：鋼化玻璃,硼矽玻璃、石英玻璃。
3、視鏡壓力:0.6Mpa-1.6Mpa
4、密封圈材質：聚四氟乙烯、石墨墊片等。
5、製造、檢測標準：HGJ501-86壓力容器視鏡、HG21619-1982
主要樣式

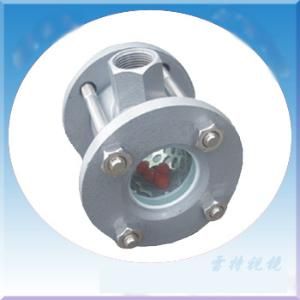

內絲視鏡分為玻璃管式與玻璃板式兩種,左側是玻璃管式內絲視鏡,右圖則是玻璃板式內絲視鏡.
內絲視鏡
玻璃板內絲視鏡維護與保養
視鏡的安裝
內絲視鏡的必需水平安裝,讓舌片向下垂直於管道.內絲視鏡的安裝還要注意介質的流動方向.
視鏡鏡片安裝
確信視鏡座平整光滑，鏡片與視鏡座之間的密封墊安裝平整，密封墊沒有損傷並且不粘油脂。在緊固螺釘前確信視鏡座與蓋子安裝正確，然後慢慢緊固螺釘。
仔細核對銘牌參數,不僅要確信與視鏡鏡片連線的元件密封良好，還要確信視鏡與焊接法蘭之間的密封均良好，並確保管道內的壓力不超過擺板視鏡的額定壓力。[3]
安裝後不能對視鏡有其它的附加壓力，否則會造成視鏡受力不均勻，導致視鏡玻璃破裂。
訂貨需知
1.仔細核對使用參數資料,確保訂的視鏡能滿足管道的最大使用要求.
2.仔細核對連線標準.任何連線方式都有標準可查,以防視鏡在安裝的工地上無法安裝的情況出現.
