壁可法BICS是日本SHO-BOND(蕭邦)專利工法

壁可法--低壓灌注混凝土裂縫的鼻祖。

壁可翻譯於BICS(BalloonInjectionforConcreteStructures),又稱氣球注漿法.

壁可法是利用橡膠注入器自身的內部壓力將特殊環氧樹脂注入材料緩慢的注入到混凝土裂縫中並達到裂縫的微細末端。完全滿足了對混凝土結構裂縫修補要求的最優條件–低壓.低速。橡膠注入器能自動保持低壓勻速的持續注入工作。即節省了人力,又彌補了人工注入時的費時費力,壓力各異的致命缺陷。還避免了機器注入時壓力過大,注入材料無法深入裂縫的弊端。壁可法是由材料力學和材料工學完美結合,對混凝土結構裂縫進行修補的最佳工法。壁可法作為sho-BOND的獨創工法,在世界許多國家地區擁有專利。其中包括日本,美國,英、法、德等歐洲國家,中國,香港,台灣,韓國,新加坡,馬來西亞等亞洲地區。

惟一由日美聯合抗震試驗證明—對震後受損混凝土結構僅採用BICS(壁可)工法進行修復,就可復原混凝土結構80%以上的抗震強度。

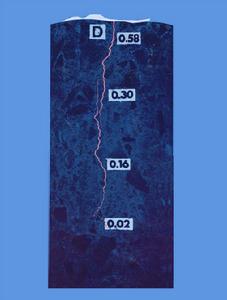

注入效果測試圖注入效果測試圖

特長

◆對裂縫中的任何凹槽和角落都能進行可靠的注入藉助注入器的內部壓力,注入過程可持續較長時間而無需人力干預。注入材料可以完全地滲入到僅0.02mm的裂縫末端,甚至包括鋼筋與混凝土間的空隙。膠液固化後強度超過混凝土母材。

◆均勻可靠的壓力控制當注入器外徑膨脹並充滿限制套時,自動注入作業就可以開始。在由管體的均勻收縮作用產生的壓力下進行注入,從而實現了簡單而可靠的壓力控制。特殊的橡膠材質以及嚴謹的工藝設計是注入器恆定壓力的保證,內芯的設計最大限度的避免了浪費
◆大幅度縮短人工注入作業時間,注入作業只是將注入材料灌入注入器的簡單短時間操作,對作業人員無技術上的要求。注入材料的凝固確認簡單容易只需檢查餘留在注入器中的注入材料即可知道已經注入到裂縫中材料的硬化狀態。施工管理和工藝控制得到了簡單而精確的保證。
兩種不同的注入器可滿足不同情況的需求快速密封材料十幾種固化無收縮灌縫材料幾乎可以修復各種結構產生的各種裂縫,包括潮濕滲水的裂縫和寬度可能擴大達1倍的活動裂縫均可徹底修復

施工工序

1.表面處理使用砂輪、鋼絲刷或類似工具除去混凝土表面裂縫兩邊寬約5厘米範圍內的污物、灰塵等。油污要用稀料擦除。
2.粘接注入座使用BL-SEAL密封膠先將注入座粘在裂縫的中心。由於注入座的間距是根據裂縫的寬度和深度變化,所以要預先勘查裂縫的狀態。
3.密封裂縫、養生使用BL-SEAL密封膠將注入座周圍的區域,並沿裂縫走向按5cm寬、3mm厚進行密封。密封后對BL-SEAL進行養生直到凝固硬化。
4.安裝注入器將注入器的連線端牢固地安裝在注入座上。
5.注入按照注入材料要求的混合比,將BL-grout的主劑和硬化劑混合攪拌。將攪拌後的混合物倒入泵中。把供料管的接頭接在注入器的注入端,開始注入工作。當注入器的外徑增加至要求量時停止注入。
6.注入材料凝固養生注入材料後進行養生直至凝固硬化。可用手捏注入管了解凝固情況。
7.表面清理、作業完成養生固化完成後,用錘子、鑿子敲掉注入器,用砂輪將作業面打磨光潔平整,完成施工。

壁可法的套用領域

◆公路和鐵路普通橋和高架橋的相關混凝土結構(橋基、橋墩、粱、橋板、護欄、電線桿等)。
◆捷運和隧道隧道和地下通道的混凝土襯砌。捷運內的所有混凝土結構。
◆建築與建築物、倉庫、複合住宅等有關的混凝土結構建築(梁、柱、地板、牆壁等)。與工廠、車間有關的混凝土結構建築(樓房、倉庫、各種儲罐、管道、大型機械的基台等)。
◆上水、下水和農用水利工程水淨化廠和配水池的有關混凝土結構(各種水罐和水渠)。污水處理設施有關的混凝土結構(各種處理槽、水渠等)。
◆電廠水力、火力、核電站的有關混凝土結構(大壩、水渠、純水中和罐、廢水處理系統等)。
◆港口、碼頭、河道護岸、防波堤、水閘、堤壩、梁、基礎樁等有關混凝土結構。
◆其他水池、機場跑道、擁壁等各種混凝土結構。

使用材料及性能規格

◆注入器及底座
BL-INJECTOR
DD-INJECTOR
◆密封材料
BL-SEAL密封膠
#101
◆注入材料
BL-GROUT(一般注入劑)
DD-GROUT(搖溶性注入劑)
BL-GROUT100(彈性注入劑)
DD-GROUT50(搖溶性彈性注入劑)
WB-GROUT(帶水專用注入劑)
K-3001(低粘度型)
K-3002(低觸變型)
K-3003(膨脹注入材料、適用於磚牆結構)
(應根據施工環境和要求選擇不同的材料)

真假區別

國內有很多廠家打著“壁可法”的名義進行產品工程推廣,但並非使用SHO-BOND的注入器和進口材料,以上是所有壁可法專用材料,在此列出供參考。

SHO-BOND的注入器是專利技術(保持恆定的3.4kg/cm2的低壓,可滲透到0.02mm的裂縫末端),遠非針筒式注入器所能達到的效果。

BL-注入器BL-注入器

真的壁可法注入器都有帶紅色的日文標識的限制套,底座為藍色正方形,每個產品上都有批號可查詢。假的壁可法注入器沒有限制套或者限制套為中文標識,仿造的注入器上沒有批號。正品做工精細(特殊的橡膠材質、限制套、過濾器、逆止閥、內芯等每個環節的設計都彰顯了工藝的嚴謹),仿品做工粗糙,構造和所用材料有本質上的區別,對比可看出明顯差別,仿品有爆裂現象,危及人身安全更別提灌注效果了,請謹慎選擇。

DD注入器DD注入器

*壁可法注入器只有BL注入器和DD注入器兩種(如圖),其他任何形式的注入器都於壁可法無關,SHO-BOND保留追究其法律責任的權利!
