墊層介紹
![墊層[指的是設於基層以下的結構層。]](/img/a/f1c/nBnauM3XzMDM4kDNwkTMzcjM2UTM1QDN5MjM5ADMwAjMwUzL5EzLyUzLt92YucmbvRWdo5Cd0FmLwE2LvoDc0RHa.jpg)

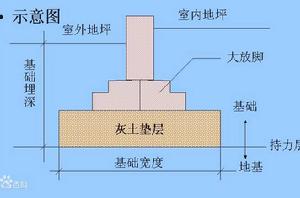

墊層[指的是設於基層以下的結構層。]墊層為介於基層與土基之間的結構層，在土基水穩狀況不良時，用以改善土基的水穩狀況，提高路面結構的 水穩性和抗凍脹能力，並可擴散荷載,以減少土基變形。因此，通常在土基濕，溫狀況不良時設定。墊層材料的強度要求不一定高，但是其水穩定性必須要好。
使用條件
墊層使用條件和一般規定如下：
1.路基經常處於潮濕和過濕狀態的路段，以及在季節性冰凍地區產生冰凍危害的路段應設墊層。
2.墊層材料有粒料和無機結合料穩定土兩類。粒料包括天然砂礫，粗砂，爐渣等。採用粗砂和天然砂礫時，小於0.074mm的顆粒含量應小於5%；採用爐渣時，小於2mm的顆粒含量宜小於20%。
【墊層分剛性和柔性（又稱沸剛性）兩類。剛性墊層一般是C7.5-C10的混凝土搗成，它適用於薄而大的整體面層和塊狀面層；柔性墊層一般是用各種散材料，如砂、爐渣、碎石、灰土等加以壓實而成，它適用於較厚的塊狀面層。】
3.墊層厚度要按當地經驗確定，在季節性冰凍地區路面總厚度小於防凍最小厚度時，應以墊層材料補足。
墊層要注意與基礎區分。很容易混淆這兩個工程概念。墊層、基礎材料不同時以材料劃分，設計上會有闡述。材料是相同混凝土時，則大於20CM算基礎，小於、等於20CM算墊層。
墊層設計要考慮基礎、地基承載。

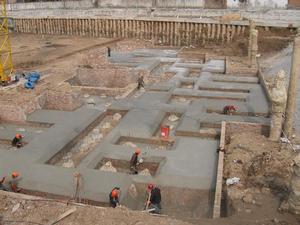

墊層是鋼筋混凝土基礎與地基土的中間層，作用是使其表面平整便於在上面綁紮鋼筋，也起到保護基礎的作用，都是素混凝土的，無需加鋼筋。如有鋼筋則不能稱其為墊層，應視為基礎底板。
關於墊層的厚度在《建築地基基礎設計規範》GB50007—2011中第8.2節中規定：
擴展基礎的墊層的厚度不宜小於70mm，墊層混凝土強度等級應為C10，強度等級越高越好。
水泥混凝土道路墊層的寬度應與路基寬度相同，其最小厚度為150mm。
擴展基礎系指柱下鋼筋混凝土獨立基礎和牆下鋼筋混凝土條形基礎。
在無筋擴展基礎中不必使用墊層。無筋擴展基礎系指由磚、毛石、混凝土或毛石混凝土、灰土和三合土等材料組成的牆下條形基礎或柱下獨立基礎。
墊層作用
起找平、隔離和過渡作用。
![墊層[指的是設於基層以下的結構層。]](/img/d/af5/nBnauM3XxADO3czMwkTMzcjM2UTM1QDN5MjM5ADMwAjMwUzL5EzL3MzLt92YucmbvRWdo5Cd0FmL0E2LvoDc0RHa.jpg)

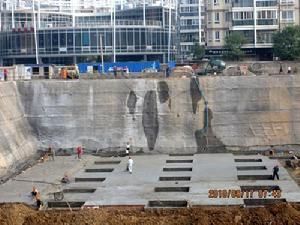

墊層[指的是設於基層以下的結構層。]1、方便施工放線、支基礎模板。
2、確保基礎底板筋的有效位置，保護層好控制；使底筋和土壤隔離不受污染。
3、方便基礎底面做防腐層。
4、找平，通過調整厚度彌補土方開挖的誤差，使底板受力在一個平面，也不浪費基礎的高標號砼。
褥墊層是CFG複合地基中解決地基不均勻的一種方法。如建築物一邊在岩石地基上，一邊在粘土地基上時，採用在岩石地基上加褥墊層（級配砂石）來解決。
褥墊層是樁體複合地基形成的必要條件,沒有褥墊層,樁間土不能充分發揮其承載能力,因而也就不能形成樁體複合地基;
墊層指的是設於基層以下的結構層。其主要作用是隔水、排水、防凍以改善基層和土基的工作條件。其材料可以是砂、陶粒、砂漿、混凝土等。
本質上來說：褥墊層是傳力層，而墊層是保護隔離層。
調整荷載對地基的應力分布，防止應力集中。
褥墊層可以保證基礎始終通過褥墊層把一部分荷載傳到樁間土上，調整樁和土荷載的分擔作用。
1、在嚴寒、寒冷地區墊層主要是抗凍脹。
2、當建築物基礎不好時，通過換填提高地基承載力，如房屋基礎、橋樑基礎等。
3、過渡作用，如：瀝青心牆與堆石。
4、反濾作用，如：土石壩中排水體（貼坡排水、辱墊排水等）。
砂石墊層，（二片石墊層） 可以減少沉降量，一般情況，基礎下淺層的沉降量中所占得比例較大，由於主體側向變形引起的沉降，理論上也是淺層部分占得比例較大，以墊層材料代替軟弱土層，可大大減少這部分的沉降量。
技術要求
1 施工前應進行壓實工藝試驗，確定施工參數，並報監理單位確認。
2 複合地基樁頂設定砂墊層、碎石墊層、土工合成材料加筋墊層時，墊層應與樁頭完整密貼。
3 土工合成材料進場後應整齊堆放在料棚（庫）內，避免陽光照射，並保持通風、乾燥和遠離高溫源。鋪好後應及時按設計要求覆蓋，不得長時間受陽光直接曝曬。
4 嚴禁碾壓及運輸等設備直接在土工合成材料上行走作業。土工合成材料砂墊層第一層填料壓實應從兩邊開始循序向中間進行，當土工合成材料上的墊層和填料厚度大於0.5m時方可採用重型壓實機械碾壓密實。
5 砂墊層應採用天然級配的中、粗、礫砂，不含草根、垃圾等雜質，含泥量不得大於5%，用作排水固結地基的砂墊層含泥量不得大於3%。
6 碎石墊層應採用級配良好的礫石或碎石，最大粒徑不得大於50mm，細粒含量不得大於10%，且不含草根、垃圾等雜質。
7 土工合成材料的品種、規格及質量應滿足設計要求，進場時應進行現場驗收。
8 砂墊層、碎石墊層鋪設位置應符合設計要求。
9 土工合成材料的鋪設層數、鋪設方向和連線方法應滿足設計要求。
10 砂墊層應碾壓密實。碎石墊層當路堤填高≤3.0m時，頂面壓實質量應滿足K30≥150MPa/m；當路堤填高>3.0m時，頂面壓實質量應滿足K30≥180MPa/m。
抗凍脹機制
墊層抗凍脹機制的分析
墊層的主要作用是通過改善渠基土的水分場和溫度場，使得凍脹發生的3個因素在一定程度上被削弱，從而達到抗凍脹的目的。其抗凍脹機制包括以下幾點：
（1）墊層一般採用粗粒土，吸水難、排水易，也給墊層下土層留了一定的排水緩衝時間。
（2）粗粒土的熱物理參數隨著含水率和密度的改變而改變，在一定程度上影響了凍結深度。
（3）水分環境相同時，粗粒土中持水量低於原基土，使得土板間凍結力在發生凍結後減小，襯砌板受力得到改善。
（4）粗粒土與細粒土分層填築時，其有一定的“阻毛減滲”作用，削弱了地下水的影響。
