填料塔是以塔內的填料作為氣液兩相間接觸構件的傳質設備。 液體從塔頂經液體分布器噴淋到填料上,並沿填料表面流下。 壁流效應造成氣液兩相在填料層中分布不均,從而使傳質效率下降。

填料塔是以塔內的填料作為氣液兩相間接觸構件的傳質設備。

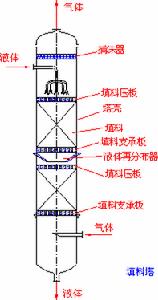

的塔身是一直立式圓筒(如上圖所示),
塔身塔身

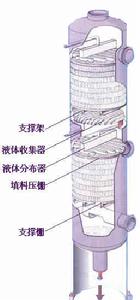

底部裝有填料支承板,填料以亂堆或整砌的方式放置在支承板上。填料的上方安裝填料壓板,以防被上升氣流吹動。液體從塔頂經液體分布器噴淋到填料上,並沿填料表面流下。氣體從塔底送入,經氣體分布裝置(小直徑塔一般不設氣體分布裝置)分布後,與液體呈逆流連續通過填料層的空隙,在填料表面上,氣液兩相密切接觸進行傳質。填料塔屬於連續接觸式氣液傳質設備,兩相組成沿塔高連續變化,在正常操作狀態下,氣相為連續相,液相為分散相。
當液體沿填料層向下流動時,有逐漸向塔壁集中的趨勢,使得塔壁附近的液流量逐漸增大,這種現象稱為壁流。壁流效應造成氣液兩相在填料層中分布不均,從而使傳質效率下降。因此,當填料層較高時,需要進行分段,中間設定再分布裝置。液體再分布裝置包括液體收集器和液體再分布器兩部分,上層填料流下的液體經液體收集器收集後,送到液體再分布器,經重新分布後噴淋到下層填料上。
填料塔具有生產能力大,分離效率高,壓降小,持液量小,操作彈性大等優點。
填料塔也有一些不足之處,如填料造價高;當液體負荷較小時不能有效地潤濕填料表面,使傳質效率降低;不能直接用於有懸浮物或容易聚合的物料;對側線進料和出料等複雜精餾不太適合等。
