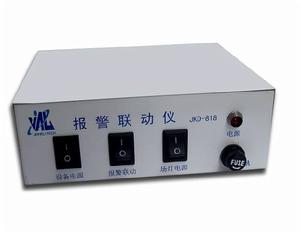

報警聯動儀

報警聯動儀是安防監控報警設備中的一個重要的聯動報警設備報警聯動儀也稱報警聯動燈光控制器報警聯動儀是將防盜、防搶報警器與現場場燈、閉路電視監控設備等設備連線於一體控制，實現自動控制的安防監控專用設備，可以直接驅動高達1500W大功率場燈和設備。

技術參數

1、工作電壓：220V
2、額定功率：5W
3、工作溫度：-10~50℃

4、設備電源：220V，6A
5、場燈電源：220V，6A
6、直流輸出：12V，500MA

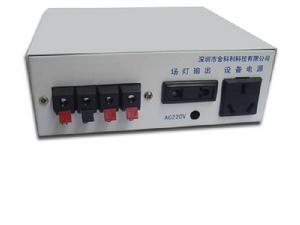

系統結構

1、設備電源測試開關
2、聯動自動控制開關
3、場燈電源測試開關
4、本設備電源保險絲
5、電源指示燈
6、A連線埠報警信號輸入端、接警號輸出端（5~12V高電平有效）

7、B連線埠接地公共端
8、C連線埠錄像設備觸發輸出端（低電平有效）
9、D連線埠12V直流輸出正極端（最大電流500MA）
10、220V場燈電源輸出（額定驅動功率1300W，最大1500W）
11、220V電源輸入
12、220V設備電源輸出（額定驅動功率1300W，最大1500W）
