概念解析

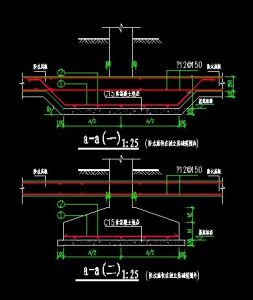

平面圖基礎底下天然的或經過加固的土壤稱為地基。基坑是為基礎施工而在地面開挖的十坑。坑底就是基礎的底面。埋置深度是從室內±0．000地面到基礎底面的深度。埋入地下的牆稱為基礎牆。基礎牆與墊層之間做成階梯型的砌體，稱為大放腳。
繪製內容
(1)定位軸線及編號。
(2)基礎平面的形狀及總長、總寬等尺寸。
(3)基礎梁、柱、牆的平面布置。
(4)不同斷面的剖切位置及編號。
(5)必要的文字說明。
(6)管溝、設備孔洞位置。
繪製步驟

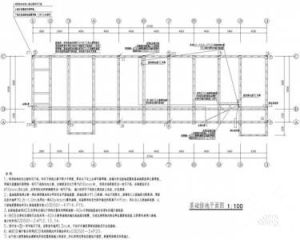

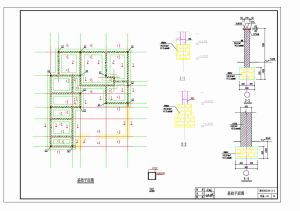

基礎平面圖(2)繪製定位軸線及柱網。
(3)繪製牆體。
(4)繪製基礎墊層。
(5)繪製柱子斷面。
(6)繪製尺寸界線、標高數字、索引符號和相關注釋文字。
(7)標註尺寸。
(8)添加圖框和標題。
(9)列印輸出。
軟體運用
運用AutoCAD2006來繪製某基礎平面圖設定繪圖環境
新建圖形檔案設定繪圖單位
選擇[格式l}，[單位]命令，在彈出的[圖形單位]對話框中，在[精度]下拉列表中選擇[小數]，從[精度]下拉列表中選擇“0”選項。選擇繪圖區域
系統默認是A3圖紙，其規格為寬度420mm，長度為297mm，本例採用足尺作圖，所以設定的繪圖範圍為寬度297mm，長度為210mm，也就是A4圖紙的大小，系統命令如下。命令：'_limits
重新設定模型空間界限：
指定左下角點或[開(ON)/關(OFF)1《0，0>：
指定右上角點<420，297>：297，210
設定圖層
選擇[格式]，[圖層]命令或單擊工具列中的[圖層管理器]按鈕，彈出[圖層特性管理器]對話框，此時只有一個系統默認圖層——圖層0基礎示例
1.本鋼新1#高爐基礎砼採用了添加超細粉、高效減水劑等新材料,施工中採用流態砼,分層布料,控制振搗時間和振搗點,合理保溫養護,減少熱源,降低水化熱,使基礎連續澆鑄成功,節省水泥並提高了施工速度。2.結合工程概況,針對原有鋼井架已不能滿足使用要求的問題,對煤礦提升系統進行了技術改造,對鋼井架及基礎進行了分析和計算,並提出了加固方案,加固後效果良好,可為類似工程提供參考。
平面圖
基礎平面圖雖然地球表面是個曲面，但在極小的範圍內，可以把它當做平面，因為地面實形和圖上實形間的誤差已經非常小，可以忽略不計（如在2600KM2的範圍內進行地行測量，要繪成1∶5000的大比例尺圖上，半徑誤差小到0.072mm）。在平面圖上，各種圖形和面積都應保持與實物完全相似，各個方向的比例尺統一。在圖上應反映出地物確切的位置、大小和相互間的距離。可以根據比例尺量算距離，用指向標來確定方向。
h平面圖。一個圖能畫在平面上，除結點之外，再沒有邊與邊相交。
面、邊界和面的次數。由連通平面圖G的邊圍成的其內部不含G的結點和邊的區域是面，常用r表示。圍成面的各邊組成的迴路是邊界。邊界迴路的長度是面的次數，記作deg(r)。
主要內容
（1）建築物及其組成房間的名稱、尺寸、定位軸線和牆壁厚等。
（2）走廊、樓梯位置及尺寸。
（3）門窗位置、尺寸及編號。門的代號是M，窗的代號是C。在代號後面寫上編號，同一編號表示同一類型的門窗。如M-1；C-1。
（4）台階、陽台、雨篷、散水的位置及細部尺寸。
（5）室內地面的高度。
（6）首層地面上應畫出剖面圖的剖切位置線，以便與剖面圖對照查閱。
