功能用途
埋地管道防腐層狀況檢測儀能在非開挖狀況下對埋地管道的外防腐層的破壞情況進行檢測，並能對管道進行精確定位、測深、測電流，解決了以前在非開挖狀況下無法檢測的難題。該檢測技術既可作為新竣工管道的檢測、驗收手段，也可對正在運行的管道進行定期監測。檢驗埋地管道的防護層狀況、有針對性的更換修補，延長管道使用壽命，可以節省大量維修改造投資。對保證管道正常運行，至關重要。
產品特點
1、前後箭頭指示防腐層破損點位置,快速精確定位防腐層破損點在幾厘米之內(注:檢測速度優於國外同類儀器)；
2、左右箭頭指示管道位置,檢測速度快,檢測結果精度高,對操作人員的技術依賴性不大；
3、直讀管道埋土深度,最大深度可達6米；
4、接收機不必與管道連線即可測量管中電流；
5、A字架對接地要求不高可適用乾沙地帶；
6、超強抗干擾適合城市管網任何地面下的管網檢測；
7、採用高能量密度的鋰電池.具有容量大、重量輕、綠色環保；
8、降低了整機的重量，更加輕便；
9、操作簡便，一人即可對管道路由定位、測深、防腐層破損檢測；
10、對重要管道進行定期跟蹤檢測.對新設管道防腐層施工質量驗收；
11、對主管道上分支輸油管進行檢查.對管道陰極防腐保護效果評估。
技術指標
接收機技術指標
工作頻率:128Hz、512HZ、1KHZ、(注:3個頻率全部可以識別破損點的方向、大小)。動態範圍:140dB定位精度：深度的±2%（無鄰近管線干擾)電流精度：實際電流的±2.5%（無鄰近管線干擾）深度精度：深度的±2.5%（無鄰近管線干擾）測量範圍：6米電流測繪：可準確地測量多種信號電流的大小和防腐層破損的方向靈敏度：埋深1米時10mA。破損定位:2個頻率定位防腐層破損點位置、方向，精度在2厘米之內。電池:高能量鋰電池(注:具有容量大重量輕綠色環保等特點，解決了使用成本高的問題)。質量認證：IS09001:2000殼體材料：ABS工程塑膠外形尺寸：58x28x12cm重量：1.8Kg
發射機技術指標
工作頻率:128Hz、512HZ、1KHZ輸出電流：0.1—1A輸出電壓：最大120V輸出功率：最大20瓦直流電源:12V12AH高容量鋰電，該系統採用了高能量密度的鋰電池，具有容量大、重量輕、綠色環保等特點，同時降低了整機的重量，更加輕便。工作溫度：-25℃-+60℃殼體材料：ABS工程塑膠外形尺寸：26x20x10cm重量：2.8Kg(含12V12AH高容量鋰電)質量認證：IS09001:2000
工作原理

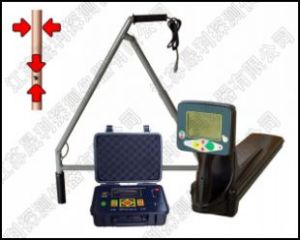

儀器由發射機和接收機兩部分組成。發射機是一個獨立的0.1-1A的探測信號輸出設備，手持式接收機用於管道路由的追蹤、破損點的精確定位和電流測量。管道上的電流強度隨距離的增加而衰減，在管徑、管材、土壤環境不變的情況下，防腐層對地的絕緣性越好，則電流損失越少，衰減亦越小。反之，若防腐層損壞，如老化、脫落、絕緣性能越差,電流損失越嚴重,衰減也就越大。該系統為中國江蘇晟利探測儀器有限公司的專利產品。
