簡介:
PCM+是英國雷迪的管道防腐層狀況檢測儀,這一款儀器能夠快速定位並有效測量管道防腐層故障。它具有以下的一些特點: 具有管線定位儀的全部功能,可以對長輸管線進行定位、測深,可測電流強度大小和確定電流方向,大功率發射機,一次連線,測試距離可達30Km;利用接收機可以儲存1000個電流讀數,可利用防腐層檢測軟體,快速下載到PDA掌上電腦實時成圖並進行快速現場評估;電流測繪技術可對埋地長輸管道(石油、燃氣)、任意長度管線的防腐層破損狀況進行評估;適用於不同管徑、不同鋼製材料、不同防腐絕緣材料、不同環境的埋地管線,非接觸式探測和評估,無需開挖地下管線;發射機可使用20-50V直流電源,也可使用15-35V整流電源。有過壓、過載和過熱保護;陪上A字架可將防腐層破損點定位在幾厘米之內。是一款新型的儀器。
設備組成:

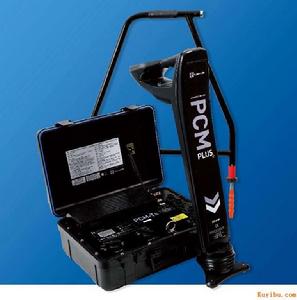

包括PCM+接收機、發射機、A字架、連線線、外接電瓶。
用途:
PCM+可用於對管道路由定位、深測;對管道外防腐層破損狀況評估;對管道外防腐層破損點定位;對重要管道進行定期跟蹤監測;對新設管道防腐層施工質量驗收;對主管道上分支輸油管進行檢查;對管道陰極防腐保護效果評估。
技術特點:
? 採用大功率發射機,一次連線探測距離可達30km。 ?
具有管線定位、測深、電流測量和電流方向功能。
?可對任意長度管道防腐層狀況進行評估。
? 配上A字架可對防腐層破損點定位在幾厘米之內。
? 發射機有過壓、過載和過熱保護。 ?
發射機可使用20-50V直流電源供電,也可使用220V交流供電
操作方法:
1。PCM發射機
(1)連線電源之前,務必先將發射機電源開關調到OFF檔,即關機;
(2)將發射機電流檔調到100mA(也可選擇300mA);
(3)頻率選擇可採用雙向甚低頻(中間檔);
(4)電源輸入線中黑線接負極,紅線接正極;
(5)信號輸出線,白線接管道,綠線與接地棒連線。 注意:如果管線測試樁已埋設,可將白線直接與測試樁連線;如果沒有測試樁,可將白線與管口連線,管口如有鐵鏽,應先除銹,以保證與管道的有效連線。
(6)接地棒導線應儘可能長,不小於45米,並應垂直管道方向拉設,接地棒應打入地下1米。
2.發射機電源 本發射機電源使用24V電源(也可視具體情況串接電源使其達到48V)。
3、、、、PCM接收機 如果要用接收機對管道進行檢漏,必須安裝磁力底座。
(1) 參照圖紙,初步定位管線,並將接收機移到距離發射機至少25步遠;
(2) 按On/Off(開/關)按鍵打開接收機;
(3) 按動Mode(方式)鍵來選擇測繪方式(保持與發射機頻率一致,即雙向甚低頻);
(4) 按動Peak/Null(峰值/峰谷)鍵,選擇峰值或峰谷回響;
(5) 使接收機機身底部靠近地面,並保持垂直;
(6) 首先選擇峰谷方式,接收機面板上顯示左/右箭頭指示;
(7) 在管道的一側和另一側來回移動,並沿左/右箭頭指示跟進,當增益條顯示值最小時(即左/右箭頭同時出現時),即為管道中心線所在位置。通過峰谷方式可對管道中心線進行粗略定位;
(8) 切換到峰值方式,依然要保持接收機底部靠近地面並保持垂直,在以粗略定位的管道中心線兩側慢慢來回移動,確定最大回響位置(即增益條顯示達到最大回響位置,面板上數值也顯示最大); 注意注意注意注意::::當增益條形圖總指示滿偏時,應逆時針旋轉增益旋鈕將偏轉減少至50%。旋轉增益旋鈕時應緩慢旋轉,切不可用力,以免損壞旋鈕。
(9) 再把接收機作為樞軸旋轉,並在峰值最大回響處停止;再由目標管道一側向另一側慢慢移動接收機,確定峰值回響的準確位置;
(10)當峰值與峰谷所測管線中心線位置之間不大於6英寸時,管道定位才能獲得準確結果。
(11)當管道準確定位後,保持接收機與管道走向垂直且不動,按動Depth(深度測量鍵)鍵,則接收機面板上將顯示管道中心到PCM磁力底座的距離(有明顯讀數表示現場無干擾)。 注意注意注意注意::::測量斜坡處管道深度時,應將底座貼住斜坡,但接收機機身仍然要保持豎直。
(12)在前一步基礎上,保持接收機與管道走向垂直且不動,將磁力底座與地面接觸良好(即將底座上三個銅腳與地面接觸良好),按動管道電流測量鍵,此時,液晶屏上顯示字元“PC”,並在左上角出現由4秒開始的倒計時(即04-03-02-01-00)。完畢後顯示管道電流值及電流方向; 注意注意注意注意::::倒計時期間應保持接收機靜止不動。若出現“rPt”(重複)即需要再次按動管道電流測量鍵。 管道電流測量鍵僅在配置了磁力底座時,其功能和讀數才會有效。
(13)按動定位電流鍵退出電流顯示;
