簡介

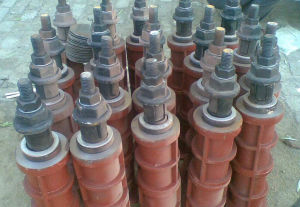

地鉚器 ,地膜器型號和規格型號 每個最大承載（kg） A
（mm）
地鉚器 （mm） D
（mm） d
（mm） 升降調節範圍
SV78-100 300 75 43 φ100 M16 8
SV78-125 600 85 50 φ125 M18 10
SV78-165 1000 110 65 φ165 M20 12
SV78-210 1500 138 77 φ210 M24 15
用途和選用方法
按設備原有支承數，參照上表中每個墊鐵最大承載量選用所需型號。例如C620車床，工具機重量2280公斤，工具機支承六點，則2280/6=363kg，若選用SV78-100型已超載，故應選用SV78-125型為適合。工作原理及操作方法
安裝工具機的地甚平面可以量混凝土，也可以是木質的，要求平整結實。安裝時，旋出調節螺桿，將工具機置於墊鐵的負荷盤上，然後從上面旋入螺桿。
調整工具機導軌水平，順時針旋動時工具機上升，反時針時工具機下降，調好後壓緊螺母。
在工具機的安裝區域內，如果地基平面的高度差超過本產品的調節範圍時，可以在工具機與負荷盤間增加墊片。
注意事項
工具機防震墊鐵橡膠有蠕變現象，待經14天趨向穩定，故要求工具機使用14天后再調整一次水平。地錨器的安裝調節
地錨器的地基一般選用混凝土澆築方式，要求平整即可。安裝地錨器時，旋出調節螺桿，將地錨器的負荷盤插入鑄鐵平台的地錨器孔中，然後從上面旋入螺桿。調整水平時，將套筒（從鑄鐵平台工作面上的地錨器孔中穿入）套在地錨器的調節螺栓上旋轉套筒調節，順時針旋動下降，反時針上升，調好後壓緊螺母。
地錨器優點
1.地錨器所承受的壓力較大;
2.地錨器對於平台表面破壞面積小。原始的調整螺栓，它對平台的表面破壞面積大;
3.地錨器上調、下壓調整起來特別方便;
4.地錨器可以進行多次調整，因為平台的使用頻率比較高，平台本身精度肯定會降低，這時我們可以隨時用地錨器來調整精度，而普通的調整螺栓最致命的缺點就是一旦平台精度出現偏差將無法用它進行二次調整;
5.用地錨器做調整工具，一旦平台需要更換位置，那么平台可以隨時移走。
側頂地錨器
側頂地錨器 一種地錨包括錨體，錨體設定在於地上鑽孔形成的錨孔中，沿錨孔的不同深度在錨體上設有多個錨定體，牽引線材以U字形迴轉狀繞過錨定體上的閂，而牽引線材被張緊後其端部在錨孔孔口被固定，其特徵是在各錨定體之間設定增強構件。常用於固定平台和工具機。安裝工具機的地甚平面可以量混凝土,也可以是木質的,要求平整結實。安裝時,旋出調節螺桿,將工具機置於墊鐵的負荷盤上,然後從上面旋入螺桿.調整工具機導軌水平,順時針旋動時工具機上升,反時針時工具機下降,調好後壓緊螺母.地錨器可以進行多次調整，因為平台的使用頻率比較高，平台本身精度肯定會降低，這時我們可以隨時用地錨器來調整精度，而普通的調整螺栓最致命的缺點就是一旦平台精度出現偏差將無法用它進行二次調整。
