擒縱器

擒縱器，鐘錶機械的擒縱機制最早是由唐代（618年-907年）比丘僧暨朝廷天文學家、數學家、工程師──一行（683年-727年）開發，以供其一如張衡（78年-139年）所發明的水力推動渾象儀運轉，並且這種機構也可於後來張思訓（活躍於10世紀晚期）與蘇頌（1020年-1101年）所作渾儀/儀象台上找到。一行的擒縱機構讓每隔一刻擊鼓，每隔一時辰撞鐘，其本身就是撞鐘的一種。不像現代擒縱機構採用懸吊震盪擺臂以停留/釋放這機構里小型鏇轉齒輪上的鉤子，中國古代早期的擒縱機構利用重力與水力來達成目的。

基本信息

• 中文名：擒縱器
• 英文名：Escapement

• 製造時間：唐代（618年-907年）
• 製造人：張衡（78年-139年）

歷史

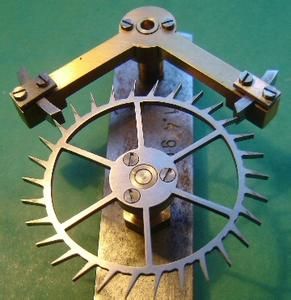

擒縱器

在蘇頌的儀象台中，初始時樞輪（它在機構的里扮演的腳色一如齒輪）被左、右天鎖抵住輪輻，整個樞輪無法轉動；由平水壺經導管流出的水注入樞輪上的受水壺中；受水壺中無水時，受水壺被托在壺底的格叉架住，所以能接受注水；當注入壺中的水到一定重量，格叉就托不住受水壺，開始下降；格叉下降，受水壺也隨之下降，裝在壺側的鐵撥牙就向下擊開關舌；關舌拉動聯在其上的天條，天條再拉下天衡（槓桿）的天權端；天衡天關端隨之抬起，帶動天關，打開左天鎖；左天鎖打開，則樞輪被允許在受水壺中水的重力作用下轉過一輻；接著，因壺側的鐵撥牙已滑過關舌，天條鬆弛，天衡在左天鎖、天關及天衡左側桿的重力作用下，左端下落，抵住樞輪上的下一個輻板，使樞輪不能繼續轉動；同時，天衡右端抬起，並經天條拉起關舌，等候下一次撥擊。右天鎖的作用是防止樞輪因突然被左天鎖抵住而產生的反彈。受水壺在撥過關舌後，其中的水便落入下方的退水壺中。
應當指出的是，古人發明之流體驅動、間些性工作擒縱機制與後來西方中世紀晚期機械鐘里的真正擒縱機構“僅在名稱上達到共識”；而該中世紀擒縱機構利用砝碼取代水力以產生源源不斷但平穩的節拍。

套用於手錶

擒縱機構是一個拉於輪列和振盪器（調速機構）之間的機構。其功能是每當振盪器通過死點時，將少量的能源分配給振盪器。"死點"的定義即振盪器停止時占用的休止位置。啟動時，振盪器從死點起擺，每次擺動，必須脫開擒縱輪的一個齒，使輪系和指針以極小的跳動鏇轉並使振盪器有很均勻的隨動頻率。
在擒縱機構釋放輪列的極短瞬間，擒縱機構停止，而振盪器只在發條能量耗盡時停止。也即在這短瞬間，輪列將微量的能源分配給振盪器。從秒針上能目視這顫動。至今為止，已有十多種種類的擒縱機構開發於世。

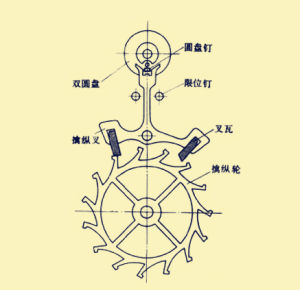

當今，實際上所有機械手錶都配備相同型式的擒縱機構，稱之為"瑞士叉式擒縱機構"。其特點是由貌似船鉚的一隻裝於擒縱輪和擺輪之間的中間零件。兩塊鑽片交替地止停住擒縱輪齒並使其停止。每當振盪器通過死點時，不管在哪個方向，它將圓盤鑽瓦嵌入到擒縱叉的叉頭中。由此，釋放擒縱輪的一個齒，並向前跳過，同時，藉此機會分配微量的能量給振盪器。
除了擒縱機構通過叉頭中間與振盪器接觸的短暫瞬間，振盪器是絕對釋入並不受其維護機構影響的。這是一個使手錶能獲得準確校調基本條件。在鐘錶界，享有該種優勢的稀罕型式的擒縱機構稱為釋放擒縱機構。叉式擒縱機構即釋放式擒縱機構。第一代釋放式擒縱機構手錶還只是在十八世紀末才問世於眾。
