地圖分幅

地圖分幅

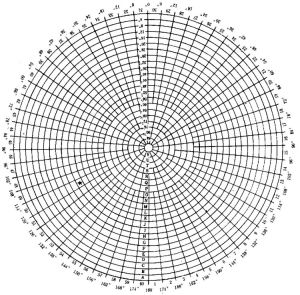

地圖分幅是指按一定方式將廣大地區的地圖劃分成尺寸適宜的若干單幅地圖,以便於地圖製作和使用。常見分幅形式有矩形分幅和經緯分幅。

矩形分幅

地用矩形的圖廓線分割圖幅,相鄰圖幅間的圖廓線都是直線。大型掛圖、地圖集多用此形式。我國大於1:5千比例尺的地形圖採用矩形分幅

優點:

1、圖幅間拼接方便。

2、各圖幅面積相對平衡,充分利用圖紙和印刷版面。

3、圖廓線可避免分割重要地物。

缺點:

1、 製圖區域只能一次投影,變形較大。

2、地理位置不易精確描繪。

圖幅一般為50cm×50cm或40cm×40cm,以縱橫坐標的整公里整百米數作為圖幅的分界線。50cm×50cm圖幅最常用。

一幅1:5000的地形圖分成四幅1:2000的圖;一幅1:2000的地形圖分成四幅1:1000的地形圖;一幅1:1000的地形圖分成四幅l:500的地形圖。

內分幅地圖

內分幅是區域性地圖、特別是大型掛圖的分幅形式,它們的圖廓都是矩形,使用時沿圖廓拼接起來形成一個完整的圖面。

1、分幅原則

1)顧及紙張規格。

光邊:3毫米;

咬口:全張機的咬口為10~18毫米,對開機9~12毫米

丁字線:7毫米。

切口:圖集,2-3毫米。

2)顧及印刷條件 。

全開機、對開機、四開機。最大進紙面積大於標準紙,最大印刷面積一般都要比進紙面積小l5~20毫米。

國內最大:德國羅蘭四色電腦彩印機,1620*1120毫米。

3)主區在 圖廓內基本對稱,同時照顧到與周圍地區的聯繫。

例如:湖北省地圖要儘量完整表示出南部的洞庭湖;四川省地圖南部要把金沙江的大轉彎部位包括進來,北面則應表示出寶雞市甚至西安市和隴海鐵路;福建省地圖要完整地表示出台灣海峽等。

4)各圖幅的印刷面積儘可能平衡。

印刷面積指的是圖紙上帶有印刷要素的有效面積,各邊應算到丁字線和咬口線,而不是單指圖廓的大小。

5)照顧主區內重要物體的完整

6)照顧 圖面配置的要求 。

分幅設計時,還要顧及到圖名、 圖例、圖邊、附圖等要素同分幅線的聯繫。例如,圖名的字和圖例、附圖等都儘可能不被分幅線切割。

7)大幅地圖的內分幅,應考慮局部地區組合成新的完整圖幅。

? 2、分幅的方法和步驟

1)在工作底圖上量取區域範圍的尺寸

在進行分幅和圖面設計時,一般總是在作為工作底圖用的較小 比例尺地圖上進行。在工作底圖上量取製圖區域東西方向和南北方向的最大距離。

2)換算成新編圖上的長度並與紙張和印刷機的規格相比較

將量得的長度換算成新編圖上的長度,例如所用的工作底圖比例尺為1:200萬,欲設計的地圖為1:50萬,要把量取的尺寸放大4倍,這尺寸就成為設計圖廓的基本依據。

根據主區的大小和紙張的有效面積,在充分顧及空白、花邊、重疊邊、內外圖廓間的間隔的條件下,設計圖幅的數量及排法,其方法是把主區大小和紙張有效面積相比較,採用最合理的排法,用最少的幅數拼出需要的圖廓範圍。一般應使得除掉外圖廓和必要的空邊外,內圖廓能容納主區並稍有空餘。

3)確定分幅線的位置和每幅圖的尺寸
