名稱含義

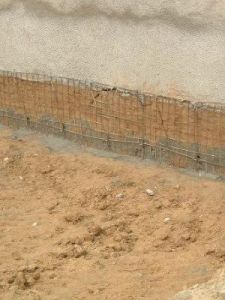

土釘牆（SoilNailWall）是一種原位土體加筋技術。將基坑邊坡通過由鋼筋製成的土釘進行加固，邊坡表面鋪設一道鋼筋網再噴射一層砼面層和土方邊坡相結合的邊坡加固型支護施工方法。其構造為設定在坡體中的加筋桿件（即土釘或錨桿）與其周圍土體牢固粘結形成的複合體，以及面層所構成的類似重力擋土牆的支護結構。

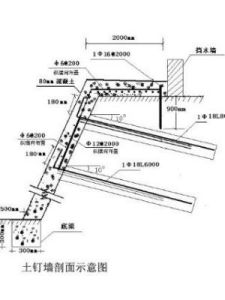

土釘牆示意圖構造要求
土釘牆（1）2012版基坑支護技術規程規定土釘牆牆面坡度不宜大於1:0.2
（2）土釘必須和面層有效連線，應設定承壓板或加強鋼筋等構造措施，承壓板或加強鋼筋應與土釘螺栓連線或鋼筋焊接連線；
（3）土釘的長度宜為開挖深度的0.5——1.2倍，間距宜為1——2m，與水平面夾角宜為5度——20度；
（4）土釘鋼筋宜採用HRB335、HRB400級鋼筋，鋼筋直徑宜為16——32mm，鑽孔直徑宜為70——120mm；
（5）土釘牆注漿材料宜採用水泥漿或水泥砂漿，其強度等級不宜低於M20；
（6）土釘牆噴射混凝土面層宜配置鋼筋網，鋼筋直徑宜為6——10mm，間距宜為150——300mm，噴射混凝土強度等級不宜低於C20，面層厚度不宜小於80mm；
（7）土釘牆坡面上下段鋼筋網搭接長度應大於300mm。
土釘牆基坑側壁安全等級宜為二、三級的非軟土場地，基坑深度一般是在15米以內；當地下水位高於基坑底面時，應採取降水或截水措施；土釘牆牆頂應採用砂漿或混凝土護面，坡頂和坡腳應設排水措施，坡面上可根據具體情況設定泄水孔。
土釘牆圍護結構
·結構特徵：由土釘與噴錨混凝土面板兩部分組成；
·支撐材料：由土釘及鋼筋混凝土面板構成支撐；
·受力特徵：由土釘構成支撐體系，噴錨混凝土面板構成擋土體系；
·適用條件：地下水位以上或降水後的粘土、粉土、雜填土及非鬆散砂土、碎石土。
施工要求
1土釘牆施工前應先檢測路塹橫斷面，淨空合格後方能進行土釘牆施工。2土釘牆應按“自上而下，分層開挖，分層錨固，分層噴護”的原則組織施工，並及時掛網噴護，不得使坡面長期暴露風化失穩。
3施工前應按設計要求進行注漿工藝試驗、土釘抗拉拔試驗，驗證設計參數，確定施工工藝參數。
4土釘鑽孔時，嚴禁灌水。釘孔注漿應採用孔底注漿法，確保注漿飽滿，注漿壓力宜為0.2MPa。
5土釘牆施工時應按設計要求製作支撐架。
6掛網材料為土工合成材料時，應採取妥善的防曬措施，防止土工合成材料老化。掛網前應清除坡面鬆散土石。
土釘牆7坡腳牆基坑施工應儘快完成，同時應採取措施防止基坑被水浸泡。
8噴射混凝土前應進行現場噴射試驗，確定施工工藝參數。
9噴射作業應自下而上進行，噴層厚度大於7cm時，應分兩層噴射。噴射過程中應採取有效措施保證泄水孔不被堵塞。
10土釘牆所用砂、石料、水泥、粉煤灰、礦物摻和料、外加劑、鋼筋應符合本標準第10.1.14條的規定。
11土釘牆所用的土工合成材料的品種、規格、質量應符合設計要求。進場時應進行現場驗收，並對其技術性能進行檢驗。
12土釘孔的布置形式、土釘長度應符合設計要求。土釘牆鑽孔施工時，嚴禁灌水。
13土釘孔錨固砂漿強度等級應符合設計要求。釘孔注漿應採用孔底注漿法，確保注漿飽滿。注漿壓力宜為0.2MPa。
14網的規格尺寸、網與土釘的連線應符合設計要求。
15噴射混凝土強度等級應符合設計要求。
16噴射混凝土面層厚度在每個斷面上60﹪以上不應小於設計厚度，且厚度最小值不應小於設計厚度的一半；同時，所有檢查孔的厚度平均值，不應小於設計厚度值。
17泄水孔施工質量、牆後反濾層構造、牆基坑開挖、牆身混凝土強度、腳牆模板、沉降縫（伸縮縫）預留與塞封應符規定。
