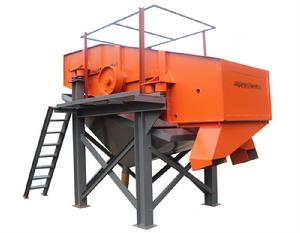

水洗振動篩簡介
水洗振動篩是一種利用偏心振子的旋轉所產生的激振力，帶動振動箱體內的振動篩面上的物料，使之呈滾跳懸浮的活性狀態，再在物料上加噴清洗水，從而達到脫泥清洗的目的；振動箱體及篩面的運動軌跡為橢圓形，廣泛套用在砂石料場、選礦、路橋施工工地等需要對物料進行清洗、篩分分級的場合。
水洗振動篩分類：
水洗振動篩因其使用場合、結構形式多樣，因此類別繁多，大致可分為：按結構輕重可分為：礦用型、輕型精細型、實驗用小型等
按運動軌跡可分為：圓形、直線形、往復運動等
按振動力源可分為：旋振式、電機激振式、機械拍擊等
水洗振動篩結構組成：
水洗振動篩主要由：動力傳動裝置、振動箱體、篩分裝置、清洗裝置、上水及污水收排裝置、機架支撐等部分組成；動力傳動裝置：一般由單電機加柔性聯軸器和雙電機同步傳動兩種方式
振動箱體：一般由鋼板、無縫鋼管、型材焊接成剛性箱形體，作為主要振動體，箱體剛性的強弱決定了水洗振動篩是否能正常工作及設備壽命的長短；箱體下出口設定篩分料的導料槽；
篩分裝置：一般由篩網片根據篩分級數上下分層布置為單、雙、多片，以篩分出不同大小尺寸規格的物料，網片一般為耐磨錳鋼質材料；
清洗裝置：該類設備必須設定有污水分級沉澱池，以達到水循環利用，污水池要求能沉澱出清水，污水池便於清理，清洗管路設定在箱體上方，使清洗水均勻噴灑在物料上；
上水及污水收排裝置：為防止振動對管路的振動損壞，上水及污水收排管路必須與振動源分離，上水管路可設定循環水和外供水兩套入口；清洗水經物料和篩網後落入底部污水收排斗，再進入污水沉澱池；
機架：作為振動設備的支撐底座，除要求有一定的穩定重量外還要有超強的剛性，所以一般都選用重型H鋼作底架，使設備可承受高頻振動的衝擊；
水洗振動篩特徵：
1、電機採用瓣形柔性聯軸器傳動，避免電機和傳動件起動時因扭屈、衝擊而受損；2、採用四組雙組合彈簧，整機運行平穩可靠，使用壽命長；
3、採用組合式激振器和直聯傳動，保證篩箱振動同步，並消除了軸承因同軸度不好而影響軸承使用壽命的現象；
4、採用密封腔油脂潤滑，延長軸承使用壽命；
5、篩片採用U形螺栓緩衝聯接方式，最大限度減輕篩片因硬振動的損壞；篩片為錳鋼材料，比普通碳素鋼壽命延長5倍以上；
6、高頻率低振幅的振動方式使篩片上的物料始終處於活性狀態，達到充分清洗效果；
7、噴水管與振動箱體分離的設計使上水軟管不受振動影響而受損；
8、振動機架採用重型H鋼底架，保證整機穩定性和剛度；
9、篩網孔徑：20mm（上片）、3mm（下片）
水洗振動篩工作原理
水洗振動篩是單質量彈性系統，電動機經瓣形柔性聯軸器使振動偏心塊產生高速旋轉。運轉的偏心塊產生離心力激發篩箱產生一定振幅的圓運動，將未洗物料用皮帶機送入振動篩箱的上端，物料落入篩網，篩上物料在傾斜的篩面上受到篩箱傳給的衝量而作連續的拋擲運動，物料在拋起時被分層，在與篩面相遇的過程中使小於篩孔的顆粒透篩落下，從而實現分級；因篩箱的高頻率振動使篩網上的物料始終呈振跳懸滾狀態才使物料相互擠擦達到去除物料表面泥土效果，再經清洗水的沖洗將泥土沖入污水收排斗。偏心塊重量選擇時既要保證物料呈懸滾狀態又要最大限度減小物料振跳幅度，如此才能減輕物料對篩網面的衝擊以延長篩網的使用壽命。水洗振動篩組成部分
了解水洗振動篩工作原理之後，大家還應該來認識下水洗振動篩的各結構組成部分，下面就具體的闡述一下水洗振動篩的組成部分，好能夠進一步明白水洗振動篩的工作模式。動力部分
水洗振動篩的動力有配帶柔性聯軸器的單電機驅動和雙電機同步驅動兩種模式。
篩體部分
水洗振動篩的篩體部分只有兩部分，一個是由鋼板、無縫鐵管和型材焊接成的框體，另一個是由耐磨錳鋼材質的篩分組成的篩網。
水洗振動篩清洗部分
水洗振動篩的清洗部分往往位於篩體的上方，有特別配置的清洗管路，振動源與其不產生連線。
水洗振動篩污水回收部分
水洗振動篩的耗水量很大，若不對污水進行回收處理循環利用，就會造成很大的浪費，增加生產成本。污水回收部分包括兩部分，一是污水分級沉澱池，二是上水、污水收排管路。
水洗振動篩支撐架部分
水洗振動篩的支撐架部分是由重型H鋼製成的，具有極強的韌性和穩定的重量，使其能夠完全承受高頻率的振動力。

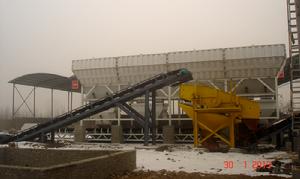

水洗振動篩的安裝
基礎必須安裝在鋼製的或配筋混凝土（或預埋板）的基礎上，並將支腿與基礎固定在一起，以防止機器整體跳動或移動。
安裝在混凝土基礎上時，安裝水洗振動篩的預埋板或地腳螺栓必須現澆注於混凝土中。
基礎高度、深度和面積大小應按土質條件，單獨進行計算。但每個地面基礎承載面（共四個）不小於1000×1000mm，基礎深度不小於1000mm
水洗振動篩安裝在基礎上後，振動洗石機的四個支撐必須在同一平面上，必要時可使用墊片。
如果水洗振動篩安裝在鋼架上，不論是固定的，或是移動的，其框架必須完全保持水平。鋼框架應該和鋼架基礎牢固的連線在一起，給料機的垂直基準線必須校正。
水洗振動篩的主軸應安裝成水平位置，這可由機架的軸承座機加工表面或側板的垂直完整度來校驗。
在安裝水洗振動篩時，必須在振動篩的周圍留出足夠的空間，以便更換易損件以及維修。
