儀器用途
建築、橋樑、隧道等混凝土結構無損強度檢測。
簡介
回彈儀混凝土強度值為在一定的受力狀態和工作條件下，混凝土所能承受的最大應力。要準確測量混凝土的強度，必須把混凝土試塊載入至破壞極限，取得試驗值後試件己破壞。而結構混凝土強度的無損檢測方法就是要在不破壞結構和構件的情況下，取得破壞應力值，因此只能尋找一個或幾個與混凝土強度具有相關性，而測試又無損混凝土的受力功能值，實際上是一個間接推算值，它和混凝土實際強度的吻合程度，取決於該物理量與混凝土強度之間的相關性。我們常用的混凝土無損檢測技術通常有回彈法測強度。
自從1948年瑞士發明回彈儀以來，回彈法的套用己有40多年的歷史，回彈儀是依據回彈法的基本原理進行工作的。回彈法是用彈簧驅動的重錘，通過彈擊桿傳力桿彈擊混凝土表面，並測出重錘被反彈回來的距離以回彈值反彈距離與彈簧初始長度之比作為強度相關的指標，來推定混凝土強度的一種方法。雖然其他無損檢測方法不斷出現，但由於回彈法所用儀器構造簡單、方法簡便、測試值在一定條件下與混凝土強度有較好的相關性、測試費用低廉等特點，至今它仍未失去現場套用的優越性，被國際學術界公認為混凝土無損檢測的基本方法之一。
儀器設備
測量回彈值使用的儀器為回彈儀。回彈儀的質量及其穩定性是保證回彈法檢測精度的技術關鍵。
國內回彈儀的構造及零部件和裝配質量必須符合《混凝土回彈儀》（JJG817-93）的要求。回彈儀按回彈衝擊能量大小分為重型、中型和輕型。普通混凝土抗壓強度不大於C50時，通常採用中型回彈儀；混凝土抗壓強度不小於C60時，宜採用重型回彈儀。

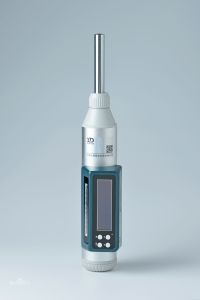

傳統的回彈儀是通過直接讀取回彈儀指針所在位置讀數來測取數據的，為一直讀式。已有的新產品有自記式、帶微型工控機的自動記錄及處理數據等功能的回彈儀。
回彈儀檢測原理
在每個塔基混凝土豎向長度上，分別選擇3個點做為檢測點，每個點的檢測面積為10×10cm的平面，鑿去表面浮漿，並用砂輪打磨平整，每個平面區共測試16次回彈量。去掉3個最高值及3個最低值。其餘10次的回彈值求平均，即為該點的回彈值，每個塔基取A、B、C三個點，並與聲波測點對應，測點布置見示意圖。
在每個塔基混凝土的對應測點上，分別由測試儀器讀出聲波波速值m/s及回彈值Ri。經過修正由測區混凝土強度換算表，查出對應的混凝土強度。
檢測特點
用回彈法檢測混凝土抗壓強度，雖然檢測精度不高，但是設備簡單、操作方便、測試迅速，以及檢測費用低廉，且不破壞混凝土的正常使用，故在現場直接測定中使用較多。此種試驗，對硬度變化是很敏感的。骨料的種類對回彈值有很大的影響，並且還受配合比和碳化深度的影響。因此，對需測的每一種混凝土，都應通過試驗確定回彈值與強度的關係。這種試驗的誤差，雖然比抗壓強度的偏差大，但由於工作量少，測試迅速方便，仍具有很大的實用價值。尤其是檢驗大批成品，比較其質量優劣還是很有用的一種方法。
回彈儀檢測檢測要求
當有下列情況之一時，可按回彈法評定混凝土強度，並作為混凝土強度檢驗的依據之一。
a．當標準養護試件或同條件試件數量不足或未按規定製作試件時。
b．當所製作的標準養護試件或同條件試件與所成型的構件在材料用量、配合比、水灰比等方面有較大差異，已不能代表構件的混凝土質量時。
c．當標準養護試件或同條件試件的試驗結果，不符合現行標準、規範規定的對結構或構件的強度合格要求，並且對該結果持有懷疑時。
