四層板指的是電路印刷板PCBPrintedCircuitBoard用4層的玻璃纖維做成，可降低PCB的成本但效能較差。然後四層板、雙面板，單面板、6層板---等如何分辨，下面介紹分辨PCB層數的方法：
（1）通過觀看PCB板的切面得出，實際上這種方法是比較困難的，很少人有這種眼力。
（2）通過觀察導孔就可以辯識。如果PCB板的正反面都能找到相同的導孔，或者將主機板或顯示卡對著光源，如果導孔的位置不能透光就是四層板。

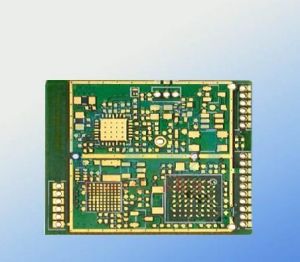

四層板打樣
四層板打樣就是指印製電路板在批量生產前的試產，主要套用為電子工程師在設計好電路 並完成PCBLayout之後，向工廠進行小批量試產的過程，即為PCB打樣。而四層板打樣的生產數量一般沒有具體界線，一般是工程師在產品設計未完成確認和完成測試之前都稱之為打樣。
四層板打樣注意事項
四層板打樣注意事項，一般包含兩個群體，一個是工程師群體，另一個是PCB打樣廠家。
作為工程師群體，打樣注意事項則有：
1、慎重選擇打樣數量，以有效控制成本。
2、特別確認器件封裝，避免因封裝錯誤導致打樣失敗。
3、進行全面的電氣檢查，提升PCB板的電氣性能。
4、做好信號完整性布局，降低噪聲提升PCB穩定。
作為四層板打樣廠家，打樣注意事項有：
1、認真檢查PCB檔案資料，避免資料問題。
2、全面進行工藝核准，與自已廠家進行工藝配置。
3、控制好生產數量，減低成本並保重質量。
四層板打樣 4、與打樣客戶進行注意事項溝通，提前預防事故發生。
四層板打樣市場分布
PCB打樣的需求群體主要集中在電子產品較為發展的地區：主要有深圳、北京、上海、蘇州、杭州、西安、成都、長沙等城市。
