單管傾斜壓差計
單管傾斜壓差計單管傾斜壓差計的外部結構和工作原理如圖2-6所示。它由一個大斷面的容器10（面積為 F1）和一個小斷面的傾斜測壓管8（面積為 F2）及標尺等組成。大容器10和測壓管8互相連通，並在其中裝有用工業酒精和蒸餾水配成的密度為0.81kg/m的工作液。兩斷面之比（ F1/ F2）為250～300。儀器固定在裝有兩個調平螺釘9和水準指示器2的底座1上，弧形支架3可以根據測量範圍的不同將傾斜測壓管固定在5個不同的位置上，刻在支架上的數字即為校正係數。大容器通過膠管與儀器的“+”接頭相通，傾斜測壓管的上端通過膠皮管與儀器的“-”接頭相連，當“+”接頭的壓力高於“-”接頭的壓力時，雖然大容器內液面下降甚微，但測壓管端的液面上升十分明顯，經過下式計算相對壓力或壓差 h：
h= LKg ，Pa （2-14）
式中 L——傾斜測壓管的讀數，mm；
K——儀器的校正係數（又稱常數因子），測壓時傾斜測壓管在弧形支架上的相應數字。

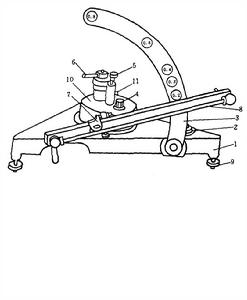

單管傾斜壓差計圖2-6 YYT—200型單管傾斜壓差計結構
1—底座；2—水準指示器；3—弧形支架；4—加液蓋；5—零位調整旋鈕；
6—三通閥門柄；7—游標；8—傾斜測壓管；9—調平螺釘；10—大容器；11—多向閥門
使用方法
儀器的操作和使用方法如下：
（1）注入工作液。將零位調整旋鈕5調整到中間位置，測壓管固定在弧形支架的適當位置，旋開加液蓋4，緩緩注入預先配置好的密度為0.81 kg/m的工作液，直到液面位於傾斜測壓管的“0”刻度線附近，然後旋緊加液蓋，再用膠皮管將多向閥門11中間的接頭與傾斜測量管的上端連通。將三通閥門柄6撥在儀器的“測壓”位置，用嘴輕輕從“+”端吹氣，使酒精液面沿測壓管緩慢上升，察看液柱內有無氣泡，如有氣泡，應反覆吹吸多次，直至氣泡消除為止。
（2）調零。首先調整儀器底座上的兩個調平螺釘9，觀察水準指示器內的氣泡是否居中，使儀器處於水平。順時針轉動三通閥門柄6到“校正”位置，使大容器和傾斜測壓管分別與“+”接頭和“-”接頭隔斷，而與大氣相通。旋動零位調整旋鈕5，使測壓管的酒精液面對準“0”刻度線。
（3）測定。根據待測壓差的大小，將傾斜測壓管固定在弧形支架相應的位置上，用膠皮管將較大的壓力接到儀器的“+”接頭，較小的壓力接到儀器的“-”接頭。逆時針轉動三通閥門柄6到“測壓”位置，讀取測壓管上酒精液面的讀數和弧形支架的 K值，用式（2-14）計算壓差值或相對壓力。
常用的YYB—200B型單管傾斜壓差計最大測量值為2000Pa，最小分刻度為2Pa，誤差不超過最大讀數的1.0%。單管傾斜壓差計是通風測量中套用最廣的一種壓差計。
