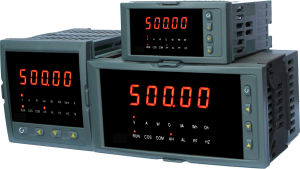

單相電壓表

單相電壓表是測量三相電中的電壓參數，一般用在高壓配電櫃和低壓櫃中。單位以V（volt)代表，中文伏特。這種產品具有常規測量顯示功能，可集成編程功能、RS485串列口和開關量輸出等功能，可以實現與監控系統的聯網或數據的遠程傳輸等功能。儀表採用LED數碼管顯示形式，具有精度高，電磁兼容性好，性價比高，是電氣配套商、工程總包和“甲方”單位值得醒信賴的電工產品。

產品簡介　
單相電壓表是測量三相電中的電壓參數，一般用在高壓配電櫃和低壓櫃中。單位以V（volt)代表，中文伏特。

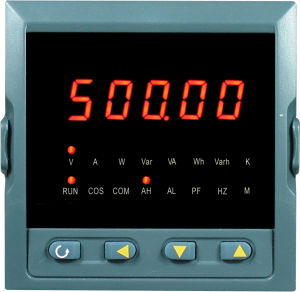

單相電壓表

一般分兩種顯示：
1.數碼管
2.液晶屏顯示。 （一下都以GTCY單相電壓表為列）

功能及特性

一、產品特點

■有效值測量、整四位顯示
■單排LED同時顯示A、B、C三相電壓
■可選帶上下限報警控制功能
■可程式通過面板按鍵任意調節顯示值1~999.9
■可選帶通訊功能、通訊地址、波特率.開關量輸出
■軟體調校、精度高、長期工作免調校

二、技術指標

輸 入	輸入	電壓：500V（特殊可訂做）	​	顯 示	LED	整四位，顯示數據更新時間：1S
		電流：5A、1A（特殊可訂做）	​		顯示	0~9999
	過載	持續1.2倍	​	精度等級		0.5%
		瞬時：電壓2倍/秒、電流10倍/秒	​	隔離耐壓		2KV/50Hz/1min
	擴展	配互感器或分流器擴展量程	​	絕緣電阻		≥100MΩ
	頻率	50Hz±10%	​	平均正常工作時間		≥9000h
電 源	電壓	AC 220V±10%（特殊可訂做）	​	工作條件		環境溫度：-25℃~55℃
	功耗	≤3W	​			濕度≤93% 無腐蝕氣體場所

三、尺寸

外形代號	外形尺寸			開孔尺寸
​	A(mm)	B(mm)	C(mm)	D(mm)	E(mm)
42方形	120	120	80	111	111
6方形	80	80	76	76	76
96方形	96	96	78	81	81
72方形	72	72	74	67	67
微方形	48	48	112	45	45

套用範圍

控制系統、能源管理系統、變電站自動化、配電網自動化、樓宇自動化、工業自動化、小區電力監控、智慧型建築、開關櫃等。
