單相穩壓器由接觸式自耦調壓器、伺服式電動機、自動控制電路等組成。工作原理是:當電網電壓不穩定或負載變化時,自動採樣控制電路發出信號並驅動伺服電機,調整自耦調壓器碳刷的位置,使輸出電壓調整到額定值並達到穩定狀態具有過壓、欠壓、過載、旁路、防雷等保護功能和波形不失真、性能可靠、可長期運行等特點。能確保用電設備正常運行。廣泛用於任何用電場所,是一種理想的穩壓電源。這種穩壓器不同於自耦變壓器的主要是輸入點A是可以由0V到250V之間任意滑動。這樣就可以隨時調整輸入電壓的輸入點來滿足輸出電壓的恆定。一般我們把輸入側A點叫做滑臂,它由電機通過減速裝置來驅動,電機的轉向由穩壓控制電路來控制完成。

基本信息

技術參數

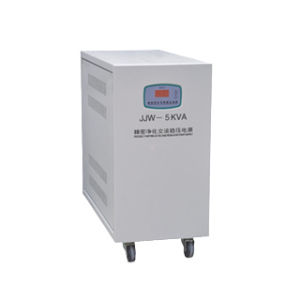

單相穩壓器 單相穩壓器

輸入電壓:單相220 V±20%;

輸出電壓:單相220V;

穩壓精度:±1~2%(可調);

反應時間:0.08s以內;

瞬時過載:<150%;

效 率:≥98%;

功率因數:0.8;

頻 率:50Hz/60Hz;

絕緣阻抗:>5MΩ;

適用溫度:-20℃~+40℃;

波形畸變:<0.01%;

單相穩壓器的常規參數如下:

規格型號 輸入電壓 輸出電壓 額定容量(KVA) 額定電流(A) 相數 外形尺寸(mm)
TND-3 220 110 3 14 1 250*300*200
TND-5 220 110 5 23 1 300*350*200
TND-7 220 110 7 32 1 380*400*250
TND-10 220 110 10 46 1 380*400*250
TND-15 220 110 15 68 1 450*380*730
TND-20 220 110 20 90 1 450*380*730
DBW-30 220 110 30 136 1 500*550*800
DBW-40 220 110 40 182 1 550*580*1000
DBW-50 220 110 50 227 1 500*550*1200
DBW-60 220 110 60 272 1 550*600*1200

套用領域

計算機行業、測試設備、照明系統、通訊系統、醫療設備、工業自動化設備、音響設備等用電場所,工礦企業、油田、鐵路、建築工地、學校、醫院、郵電、賓館、科研等部門的電子計算機、精密工具機、計算機斷層掃描攝影(CT)、精密儀器、試驗裝置、電梯照明、進口設備及生產流水線等需要電源穩定電壓的場所。

維修指南

故障現象 故障原因 排除方法
開機時,電壓表不指示 1.插頭沒插牢,無輸出電壓器 2.保險絲斷了 1.檢查電源插座,使插頭插牢 2.換上備用的符合規定的保險絲
穩壓器不穩壓 1.伺服機構出故障 2.輸入電壓超出穩壓範圍 1.如果電機在轉動,或者電機有電壓,但不能帶動動臂,則應更換電機 2.如果電機沒有電壓則應檢查微動開關和線路板調節保護線路板上的微調電阻。如果故障還沒消除,應修復或更換線路板
穩壓器能穩壓,但穩壓值偏移 1.電壓微調電位器變位 2.電壓表讀書不準確 1.調節電壓微調電位器 2.更換或修復電壓表
穩壓線圈燒壞 1.負載太大,超過穩壓器的負荷能力 1.換線圈特別要注意線圈的安裝位置和輸出電壓等問題
穩壓器有時發出機械轉動噪音和電機轉動聲音 1.由於輸入電壓變動頻繁地作電壓調整 1.只要輸出的電壓時穩定的額定電壓、穩壓器的工作室正常的
接上穩壓器後斷路器開關跳閘 1.穩壓器輸入線接錯 2.高分斷斷路器開關額定電流不對 1.正確接好穩壓器輸入線 2.選用合適的高分斷斷路器
輸出電壓表不停的來回擺動而且碳刷處產生火花 1.碳刷與線圈平面接觸壓力太小 2.碳刷嚴重磨損 1.用細銼刀或砂紙處理乾淨線圈和碳刷,然後調整碳刷壓力 2.更換新的碳刷
三相不啟動,輸出無電壓 1.輸入缺相 2.控制線路板不工作 3.控制線路板在保護狀態 1.正確輸入A、B、C相,應三相四線制或五線制 2.控制線路板掉線或自身損壞。修復或換新 3.輸入相線電壓超出穩壓範圍,調整輸入電壓方可
