定義

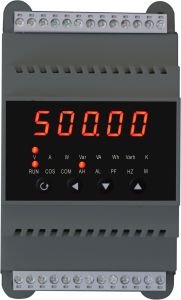

單相交流電壓變送器是一種將電網中的電壓隔離變送成線性的直流模擬信號裝置。電量隔離感測器/變送器是一種將被測電量參數（如電流，電壓，功率，頻率，功率因數等信號）轉電壓變送器(10張)換成直流電流、直流電壓並隔離輸出模擬信號或數位訊號的裝置。產品符合國標GB/T13850-1998。註：真有效值電壓電流變送器用於測量電網中波形畸變較嚴重的電壓或電流信號，也可以測量方波，三角波等非正弦波形。電壓變送器可以將電網中的單相電壓隔離變送輸出模擬信號，同時可帶有標準的 RS-485通訊接口，採用 Modbus-RTU通訊協定，保證了上位機通訊的快速可靠。
單相交流電壓變送器A1雙路直流電壓高精度變送器性指標
*將被測雙路共地直流電壓隔離轉換成按線性比例輸出的雙路標準直流電壓；*低功耗、可靠性高；
*優良的抗干擾能力和高精度性（0.2%）；
*電壓拔插端子接入、標準導軌（35mm）安裝；
單相交流電壓變送器*廣泛套用於電力操作電源合母控母電壓檢測；
*體積小、外型尺寸(mm)：95(L)×37(W)×32(H)；
*供電在11V~30V內通用；
*執行標準：IEC688：1992，QB/LF2007-1
*輸入範圍：0~500V內可選如0~110V，0~275V等
*精度等級：≤0.2%.F.S
*溫度特性：≤50PPM/℃(0~50℃)
*整機功耗：≤0.3VA
*工作穩定性：年變化＜0.2%
*隔離耐壓：輸入/輸出/外殼間AC2.0KV/min*1mA
*絕緣電阻：≥20MΩ(DC500V)
*衝擊電壓：5KV(峰值)，1.2/50uS
*回響時間：≤300mS
*過載能力：2倍電壓連續
*工作環境：-10℃~50℃，20%~90%無凝露
*貯存環境：-40℃~70℃，20%~95%無凝露
選型指南
A﹍輸出形式：B﹍供電方式：3：0~5V2：12V±10%
T：特殊輸出C﹍電壓輸入範圍
選型示例1：LF-DV22-32A1-0.2/0~275V
說明：該產品表示0~275V輸入量程、0~5V輸出、12V供電、A1外型的雙路直流電壓變送器
注意事項
*注意產品標籤上的輔助電源信息，變送器的輔助電源等級和極性不可接錯，否則將損壞變送器；
*變送器為一體化結構，不可拆卸，同時應避免碰撞和跌落；
*變送器在有強磁干擾的環境中使用時，請注意輸入線的禁止，輸出信號應儘可能短。集中安裝時，最小安裝間隔不應小於10mm；
*本系列變送器內部未設定防雷擊電路，當變送器輸入、輸出饋線暴露於室外惡劣氣候環境之中時，應注意採取防雷措施；
*本產品採用阻燃ABS塑膠外殼封裝，外殼極限耐受溫度為＋85℃，收到高溫烘烤時會發生變形，影產品性能。產品請勿在熱源附近使用或保存，請勿把產品放進高溫箱內烘烤；
*請勿損壞或者修改產品的標籤、標誌，請勿拆卸或改裝變送器，否則本公司將不再對該產品提供“三包”（包換、包退、包修）服務。
符合標準
GB/T13850-1998、IEC-688標準。
適用環境
工作溫度：-10℃~55℃
儲存溫度：-25℃~70℃
相對濕度：≤90%RH，不結露，無腐蝕性氣體場所
海拔高度：≤2500m
技術參數
輸入信號
l 測量範圍：AC 0~120V、0~300V、0~500V
l 電壓過載：持續1.2倍，瞬時電壓2倍/1秒
l 頻率：45Hz~65Hz
輸出信號
l 輸出：DC 4~20mA、0~20mA、0~5V、0~10V
l 負載：電流輸出時≤600Ω，電壓輸出時≥1000Ω
工作電源
AC 85V~265V 或DC 100V~350V
溫度漂移係數
精度等級為0.5級時≤200ppm/℃，精度等級為0.2級時≤100ppm/℃
回響時間 <400ms
絕緣電阻 ≥100MΩ
工頻耐壓 輔助電源/輸入/輸出2kV/1min,50Hz
安裝方式
電壓變送器採用標準35mm導軌安裝，或者用螺釘固定
選型
單相交流電壓變送器，採用真有效值測量電路，可對各種正弦波或非正弦波正確測量，可將AC 0~120V、0~300V、0~500V交流電壓隔離變送輸出DC 4~20mA、0~20mA、0~5V、0~10V模擬信號；標準35mm導軌安裝。
範例
輸入：AC 0~450V
輸出：DC4~20mA
精度：0.2級
附加功能：RS485通訊接口、Modbus協定
輔助電源：AC220V/50Hz
輸入：AC 0~120V
輸出：DC 4~20mA
精度：0.5級
輔助電源：DC220V
