原理
喇叭口雷達液位計[1]在測量過程中套用了按照線性變化的高頻信號（~10GHz），喇叭口雷達液位計的該信號從天線發出，在被測量平面反射，回波被天線接收。喇叭口雷達的高頻信號發出與回波接收的頻率差被用於進一步的信號處理，頻率差對應於測量距離。一個大的頻率差應對於一個較大的測量距離，反之亦然。通過FFT頻率差被轉化為頻譜差，進而換算出測量距離。物位與測量距離的差別取決於空罐的高度。
 |

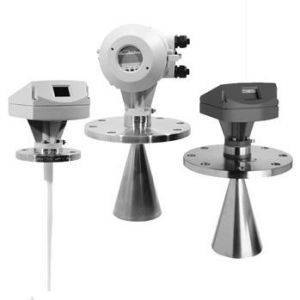

| 喇叭口雷達液位計 |
喇叭口雷達液位計的特點
□量程15米/30米/60米□EchoTREK專用瞄準器□PC、HART標定□4~20mA輸出+1個繼電器□HART、繼電器輸出□粉塵防爆認證可選參數如下 ：
測量精度:10mm(5m內)
0.2%(5m外)
頂部死區:喇叭口天線
儲存罐:天線延長+天線長度+100mm
過程灌:天線延長+天線長度+200mm
桿式天線:天線長度-200mm
立管:天線延長+天線長度+300mm
輸出:4-20mA/HART(2線)
4-20mA/HART/ProfibusPA/FF/RS485
供電:17-35VDC(2線)
100-120VAC/200-240VAC/
18-31.2VDC/18-26.4VAC(4線)
法蘭溫度:喇叭口:-30to130C/-60to250C
桿式:-40to130C/-40to150C
LP法蘭:-20to130C
環境溫度:-20to55C
過程壓力:喇叭口:Bar
桿式:-1to16Bar
LP法蘭:2Bar
介電常數要求:>1.5(喇叭口)
>4(桿式)
當小於3式推薦使用立管或TBF模式
天線類型和材料:喇叭口:316L,316TI,哈式合金,鈦,鉭,蒙乃爾
桿式:PTFE,PP
最大跟蹤速度:10m/min
重量:6kg(標準)
防護等級:IP67/66
技術參數
測量範圍:35米
過程連線：法蘭
介質溫度：-40-250℃
過程壓力：-1.0-40bar
重複性：±3mm
精度：＜0.1%
頻率範圍：6.8GHz
防爆/防護等級：ExiallCT6/IP68
信號輸出：4～20mA/HART(兩線)
