介紹
咬口機,又稱轆骨機,咬縫機,咬邊機,風管咬口機,風管轆骨機。是一種多功能的機種,主要用於板材連線和圓風管閉合連線的咬口加工。可以滿足風管制造的各種不同形狀的骨型。加工板材厚度為0.4-1.5mm。機器的所有齒輪、軸、軋輥均選用優質鋼材,經過嚴格的熱處理工藝,保證機械耐用,質量穩定,具有易於安裝、外型美
觀,機械原理合理,移動靈活、操作使用方便等特點,能滿足用戶不同的要求。咬口機適用於通風、空調、淨化等裝置的風管制作,根據要求,可製作成各種方形、矩形的薄板風管,是各種鈑金加工、風管制作等不可缺少的機械化設備。種類
咬口機分為多功能咬口機、聯合角咬口機、插條咬口機、平口咬口機、彎頭咬口機。
結構組成
咬口機結構由三部分組成:給料部分;傳動部分;成型部分。
成型部分,主要指主機部分,核心部分是軋輥。當兩壓輥之間進料過多或進入金屬塊時,液壓缸活塞桿受壓過載,液壓泵會停機、蓄能器對壓力變化起緩衝作用、溢流閥開啟回油、活塞桿移位使壓輥間縫隙加大從而使硬物通過壓輥,系統壓恢復正常,可以保護壓輥不損壞。
給料部分,主要是實現定量給料來保證物料均勻進入對輥間。螺鏇送料裝置由電磁調速電機驅動,經皮帶輪、蝸桿減速器轉動,將被壓物料強制壓入主進料口。由於電磁調速電機恆矩特性,當螺鏇送料機的壓料量與主機所需物料量相等時,可以保持恆定的供料壓力使球團質量穩定。如供料量過大,則送料裝置的電過載,供料量過小則不成球。因此熟練的操作技是保證壓球正常工作的重要條件。
傳動部分,主傳動系統為:電動機一三角形帶-一減速機-一開式齒輪-一軋輥。主機由電磁調速電機提供動力,經皮帶輪、圓柱齒輪減速機,通過棒銷聯軸器傳至主動軸。主動軸與被動軸通過開式齒輪保證同步運行。被動軸承座後邊裝有液壓裝置。液壓保護裝置是由液壓泵將高壓油打入液壓缸,使活塞產生軸向位移。活塞桿的前接頭頂在軸承座上以滿足生產壓力要求。
使用要點
咬口板材厚度應在各類規格產物的劃定範疇內,若小於最小厚度,咬口時容易發生拉裂、起皺等缺點;若大於最大厚度,因板材厚度的平方成反比,則會因折彎力的較著增大而引發成形輥輪異常毀壞,傳動體系超載和悶車等妨礙。
板材咬口段最小長度應不小於300MM,不然會因板材與成形輥輪同時打仗太少而造成咬口時的程度阻力大於向前送進板材的磨擦力,使板材在成形輥輪間打滑並加快輥輪成形部位的磨損。
使用前,進料導軌的調試應嚴酷依照裝備的調試請求,將進料導軌調解到劃定的地位尺寸後牢固。若進料導軌的實際地位小於劃定的地位尺寸,則造成咬口不成形;若大於劃定的地位尺寸,因為進料太寬則使咬口尺寸超差而造成兩張板材無法咬接或浪費質料;若進料導軌傾斜緊張,則容易發生咬口寬度前後不均的跑偏缺點。
咬口機的加工本領是按加工普通鋼板計畫的,經常使用的普通薄鋼板、鍍鋅薄鋼板和塑膠複合鋼板均具備精良的咬口成型機能。不鏽鋼板的強度要比普通鋼板高,用不鏽鋼板咬口前,起首要作成形實行,以避免使裝備超負荷事情,造成過分磨損或機器變亂。因為鋁板塑性差,咬口成形時容易開裂,施工前也要作成形實驗,同時,因鋁板缺少彈性,鋁板風管不能進行按扣式咬口。
上下成形輥輪徑向預留間隙的調解,不但請求鬆緊符合,並且還要前後同等。若預留間隙過小,進料困難,即便強行送進後,咬口開裂緊張;若預留間隙太大,則造成咬口形狀不規矩或板材在成形輥輪間打滑。用不鏽鋼板或鋁板咬口時,徑向預留間隙均應比同厚度鋼板所需的間隙調得更大,不然會造成裝備超載或咬口開裂等徵象。
尺寸規定
咬口機的加工能力是按加工普通鋼板設計的,常用的普通薄鋼板、鍍鋅薄鋼板和塑膠複合鋼板均具有良好的咬口成型性能。不鏽鋼板的強度要比普通鋼板高,用不鏽鋼板咬口前,首先要作成形實驗,以免使設備超負荷工作,造成過度磨損或機械事故。由於鋁板塑性差,咬口成形時容易開裂,施工前也要作成形試驗,同時,因鋁板缺乏彈性,鋁板風管不能進行按扣式咬口。咬口機使用前,進料導軌的調試應嚴格按照設備的調試要求,將進料導軌調整到規定的位置尺寸後固定。若進料導軌的實際位置小於規定的位置尺寸,則造成咬口不成形;若大於規定的位置尺寸,由於進料太寬則使咬口尺寸超差而造成兩張板材無法咬接或浪費材料;若進料導軌歪斜嚴重,則容易產生咬口寬度前後不均的跑偏缺陷。咬口機咬口板材厚度應在各種規格產品的規定範圍內,若小於最小厚度,咬口時容易產生拉裂、起皺等缺陷;若大於最大厚度,因板材厚度的平方成正比,則會因折彎力的明顯增大而引起成形輥輪異常損壞,傳動系統超載和悶車等故障。
咬口機

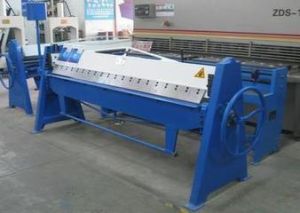

上海金機電設備廠專業生產各種規格的鈑金兩用咬口機、三用咬口機和多功能咬口機,及手動折邊機、卷圓機、壓箍機、沖剪機、壓筋機、牛頭剪板機、開料機和腳踩剪板機等產品,廣泛套用於空調、通風管道、消聲器、排塵工程等.

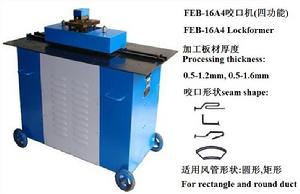

隨著通風行業執行標準的不斷提高,厚板及不鏽鋼板的套用比例在不斷加大,對咬口機的要求也在日益嚴格,上海金虹機電設備廠的技術人員用了將近一年多的時間改進方管彎頭機,成功研製了重型四功能咬口機,使之完全擺脫了卡料,跑扁及不成形等缺點,現在的彎頭機工作狀態順暢,出型漂亮,0-360°得心應手,變徑魚型一點趔趄都沒有,而且咬口厚度增加到1.5mm。重性四功能咬口機的性能穩定可靠,市場前景非常樂觀。
