向視圖

向視圖是未按投影關係配置的視圖。當某視圖不能按投影關係配置時，可按向視圖繪製。

基本信息

• 中文名：向視圖
• 英文名：Reference arrow views

• 解釋：未按投影關係配置的視圖
• 用途：某視圖不能按投影關係配置時

簡介

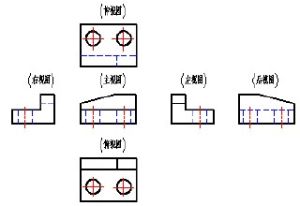

向視圖

向視圖需在圖形上方中間位置處標註視圖名稱“×”（“×”為大寫拉丁字母，並按A、B、C……順次使用，下同），並在相應的視圖附近用箭頭指明投射方向，並註上同樣的字母。

注意

1、六個基本視圖中，優先選擇主、俯、左三個視圖。
2、向視圖是基本視圖的一種表達形式，其主要區別在於視圖的配置方面，表達方向的箭頭應儘可能配置在主視圖上。
3、向視圖的名稱“X”為大寫字母，方向應與正常的讀圖方向一致。
