組合體的視圖

畫法幾何學中,幾何元素在V、H和W三面投影體系中的正投影稱為幾何元素的三面投影。在機械製圖中,將機件向多面投影體系的各投影面做正投影所得的圖形稱為視圖。採用正六面體的六個面為基本投影面,將機件放在其中,如圖a所示,按第一角投影法分別向六個基本投影面投射,得到六個基本視圖,其名稱規定為:主視圖(由前向後投射所得的視圖)、俯視圖(由上向下投射所得的視圖)、左視圖(由左向右投射所得的視圖)、右視圖(由右向左投射所得的視圖)、仰視圖(由下向上投射所得的視圖)、後視圖(由後向前投射所得的視圖)。

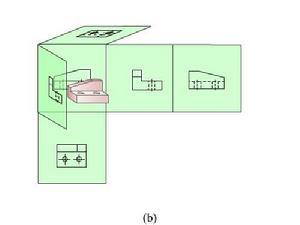

各投影面展開時,規定正立投影面不動,其餘各面按圖a中箭頭所指的方向鏇轉,使其與正立投影面共面。
採用幾個視圖表示組合體,應根據不同需要來確定。從學習投影規律出發,本章主要學習組合體的主視圖、俯視圖、左視圖這三個視圖的畫圖和看圖。主視圖、俯視圖和左視圖就是畫法幾何學的正面投影、水平投影和側面投影。三視圖和三面投影的幾何實質是相同的,畫法幾何學的基本原理和方法在機械製圖中都是適用的.在三視圖中,主、俯視圖都反映機件的長度,主、左視圖都反映機件的高度,俯、左視圖都反映機件的寬度,由此可得出三視圖的投影規律——三等規律:
主、俯視圖——長對正;
主、左視圖——高平齊;
俯、左視圖——寬相等。
