簡介

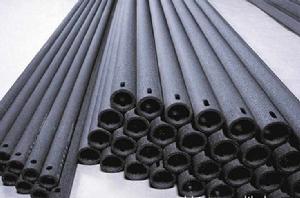

反應燒結碳化矽陶瓷又稱自結合碳化矽陶瓷。典型的製品有已商品化的材料REFEL和KT以及矽浸漬燒結碳化矽等。其塑性坯料一般由碳化矽粉(~5μm)、碳或石墨以及塑性劑混合而成，也有用碳化矽粉與塑性燒結劑混合得到。坯料經壓制、擠壓、注漿或其他成型方法製成素坯。
性質
塑性劑燃燒或熱解為多孔的炭,液態或氣態的矽與無定型碳或石墨反應生成SiC。反應生成的SiC多晶與SiC粉連成一體,過量的矽[~10%(vol)]填充了微孔得到無氣孔的製品。25度彎曲強度可達400-600MPa,熔點(1410度)強度250MPa,彈性模量約為115MPa 。
用途
可用作核燃料的包覆材料、各類機械的密封零件、高溫燃氣輪機部件(主要是燃燒室)等效果理想。1975年，w.B.Hilling等人研發了SiC/Si復相陶瓷。通過將碳纖維(布氈或短切纖維形式)與熔融的矽反應獲得碳化矽多晶體。該法的優點在於成品仍保持了碳纖維的最初取向，機械性能則與其他工藝獲得的材料相仿。
因素
反應燒結過程受諸多因素的影響，如粉末粒度、壓坯密度、溫度、升溫速度等。燒結過程希望發生收縮，以獲得高緻密度的製品，但在有些情況下樣品發生膨脹。反應放熱使溫度升高，促使液相生成和收縮、緻密化。收縮與液相量的多少、分布及持續時間相關。膨脹的原因可能是合金化時物質的非平衡擴散，也可能是液相沿固相晶界穿透造成的。反應燒結過程有化合物的形成，並帶有放熱特徵，使過程變得更為複雜。下面討論這些因素對過程的影響 。
