自結合碳化矽陶瓷

自結合碳化矽陶瓷又稱反應燒結碳化矽陶瓷。典型的製品有已商品化的材料REFEL和KT以及矽浸漬燒結碳化矽等。其塑性坯料一般由碳化矽粉（~5um），碳或石墨以及塑性劑混合而成，也有用碳化矽粉與塑性燒結劑混合得到。

別稱

自結合碳化矽陶瓷又稱反應燒結碳化矽陶瓷。

簡介

典型的製品有已商品化的材料REFEL和KT以及矽浸漬燒結碳化矽等。其塑性坯料一般由碳化矽粉（~5um） ,碳或石墨以及塑性劑混合而成，也有用碳化矽粉與塑性燒結劑混合得到。坯料經壓制、擠壓、注漿或其他成型方法製成素坯。塑性劑燃燒或熱解為多孔的炭，液態或氣態的矽與無定型碳或石墨反應生成SiC。反應生成的SiC多晶與SiC粉連成一體，過量的矽[~10%(vol)]填充了微孔得到無氣孔的製品。25°C彎曲強度可達400~600MPa ,熔點(1410°C)強度250MPa，彈性模量約為115MPa。

套用

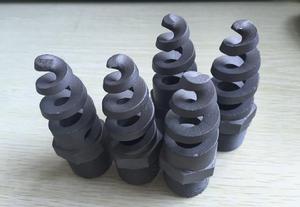

可用作核燃料的包覆材料、各類機械的密封零件、高溫燃氣輪機部件(主要是燃燒室)等效果理想。1975年，W. B. Hilling等人開發了SiC/Si復相陶瓷。通過將碳纖維(布氈或短切纖維形式)與熔融的矽反應獲得碳化矽多晶體。

優點

該法的優點在於成品仍保持了碳纖維的最初取向。機械性能則與其他工藝獲得的材料相仿。
