概念
原圖編繪即“地圖編繪”,是指按“編圖大綱”、“編輯指示”等設計檔案的規定進行地圖編繪作業,是指獲得編繪原圖的作業。一般由製作編繪底圖到完成編繪原圖的過程。按照編圖計畫進行,通常採用等大兩版(註記版和線劃版)多色編繪法。若地圖內容簡單時,可採用等大一版多色編繪法或連編帶繪(刻)法。編繪原圖主要保證內容準確和製圖精度,不過高要求繪圖質量。若用連編帶繪(刻)作業,則線劃與註記均要達到出版原圖的要求。
主要工作
地圖編繪一般包括下列工作:
①按設計的投影公式或選定的現成投影表格與比例尺計算圖廓與經緯線交點坐標,展繪地圖的數學基礎;
②轉繪資料內容。把各種經過處理加工的地圖資料轉至已展繪好數學基礎的繪圖版上;
③地圖內容編繪。用規定的編繪符號和色彩按地圖概括原則方法與指標,對新編地圖內容進行取捨,完成編繪原圖。

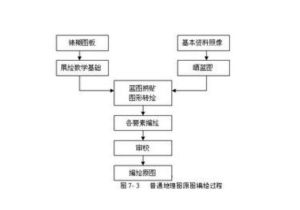

主要程式
為處理好各要素相互關係,普通地圖編繪通常遵循以下程式:
①普染水域、植被覆蓋面積與描繪好內圖廓線、控制點和方位物;
②編繪起骨架作用的水系及其附屬物,然後依次編繪居民地、交通網、地貌、境界、土質、植被、其他地物和名稱註記等。
編繪方法
目前常規地圖生產中常用的地圖編繪方法有:
①單編稿法。在轉繪好內容的裱版藍圖上用綠、棕、紅、黑等彩色線劃符號繪製編繪原圖;
②連編帶繪法。將編繪和清繪合為一個工序,獲得的既是編繪原圖又是出版原圖。此法能減少工序,降低成本,縮短成圖周期,提高地圖精度,但對作業人員要求較高,比較適合於內容簡單,地圖概括難度不大,比例尺較大或新編地圖比例尺與資料比例尺接近的地圖的編繪;
③連編帶刻法。使編繪和刻圖同時進行,可得到印刷原圖的陰象;④接邊與審校。在進行專題地圖編繪時,必須分別進行底圖和專業內容的編繪,再把專業內容轉繪到底圖(裱版或塑膠片曬藍底圖)上,照後再進行專題內容的編繪。
