卷板機分類

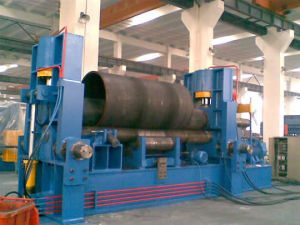

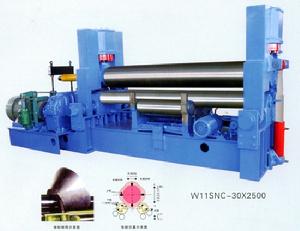

上輥萬能式三輥卷板機上輥萬能式卷板機
大型上輥萬能式卷板機主要特點:超群製品精度獨特的彎曲工藝，高精度端部預彎，連續彎曲無后角，彎曲過程數字控制人機對話控制界面，高效智慧型操作物理彎曲工藝軟體，人機對話視窗，彎曲過程自動補償。
上輥萬能式卷板機中型上輥萬能式卷板機
中型上輥萬能式卷板機主要特點:超群製品精度獨特的彎曲工藝，高精度端部預彎，連續彎曲無后角，彎曲過程數字控制人機對話控制界面，高效智慧型操作物理彎曲工藝軟體，人機對話視窗，彎曲過程自動補償。單人操作，高效安全便捷豐富的彎曲形狀具有卷制O型、U型、多段R等不同的形狀多...
小型上輥萬能式卷板機
小型上輥萬能式卷板機主要特點:超群製品精度獨特的彎曲工藝，高精度端部預彎，連續彎曲無后角，彎曲過程數字控制人機對話控制界面，高效智慧型操作物理彎曲工藝軟體，人機對話視窗，彎曲過程自動補償。單人操作，高效安全便捷豐富的彎曲形狀具有卷制O型、U型、多段R等不同的形狀多...
船舶專用三輥對稱式卷板機
船舶專用三輥對稱式卷板機主要特點:超群製品精度獨特的彎曲工藝，高精度端部預彎，連續彎曲無后角，彎曲過程數字控制人機對話控制界面，高效智慧型操作物理彎曲工藝軟體，人機對話視窗，彎曲過程自動補償。單人操作，高效安全便捷豐富的彎曲形狀具有卷制O型、U型、多段R等不同的形...油罐車用上輥數控萬能式卷板機
油罐車用上輥數控萬能式卷板機主要特點:超群製品精度獨特的彎曲工藝，高精度端部預彎，連續彎曲無后角，彎曲過程數字控制人機對話控制界面，高效智慧型操作物理彎曲工藝軟體，人機對話視窗，彎曲過程自動補償。單人操作，高效安全便捷豐富的彎曲形狀具有卷制O型、U型、多段R等不同...
三輥卷板機
三輥卷板機有機械式和液壓式：機械式三輥卷板機分為對稱和非對稱
機械式三輥對稱式卷板機 ：機械式三輥對稱式卷板機性能特點：該機結構型式為三輥對稱式，上輥在兩下輥中央對稱位置作垂直升降運動，通過絲桿絲母蝸桿傳動而獲得，兩下輥作旋轉運動，通過減速機的輸出齒輪與下輥齒輪嚙合，為卷制板材提供扭矩。該機缺點是板材端部需藉助其它設備進行預彎。
機械三輥非對稱式卷板機 ：
機械三輥非對稱式卷板機主要特點：該機結構型式為三輥非對稱式，上輥為主傳動，下輥垂直升降運動，以便夾緊板材，並通過下輥齒輪與上輥齒輪嚙合，同時作為主傳動；邊輥作傾升降運動，具有預彎和卷圓雙重功能。結構緊湊，操作維修方便。技術參數：規格型號卷板最厚度
液壓式三輥卷板機：
液壓式三輥對稱卷板機主要特點：該機上輥可以垂直升降，垂直升降的液壓傳動，通過液壓缸內的液壓油作用活塞桿而獲得；下輥作旋轉驅動，通過減速機輸出齒輪嚙合，為卷板提供扭矩，下輥下部有托輥，並可調節。上輥呈鼓形狀，提高製品的直線度，適用於超長規格各種截面形狀罐
該機為上調式對稱式三輥卷板機，可將金屬板材捲成圓形、弧形和一定範圍內的錐形工件，本機種兩下輥為主動輥，上輥為從動輥。它廣泛使用於造船、鍋爐、航空、水電、化工、金屬結構及機械製造行業。
該機適合用於金屬板材的彎曲變形，可卷制圓形，弧形和一定範圍內的錐形工件，並有板材端部預彎功能，本機型兩個下輥為主動輥可水平移動，上輥為從動輥可上下移動，移動方式有機械式和液壓式，傳動軸均採用萬向連軸器連線。
W11系列機械式三輥對稱式卷板機
W11系列機械式三輥對稱式卷板機性能特點：該機結構型式為三輥對稱式，上輥在兩下輥中央對稱位置作垂直升降運動，通過絲桿絲母蝸桿傳動而獲得，兩下輥作旋轉運動，通過減速機的輸出齒輪與下輥齒輪嚙合，為卷制板材提供扭矩。該機缺點是板材端部需藉助其它設備進行預彎。主要技術參...
W11系列機械三輥非對稱式卷板機
W11系列機械三輥非對稱式卷板機主要特點：該機結構型式為三輥非對稱式，上輥為主傳動，下輥垂直升降運動，以便夾緊板材，並通過下輥齒輪與上輥齒輪嚙合，同時作為主傳動；邊輥作傾升降運動，具有預彎和卷圓雙重功能。結構緊湊，操作維修方便。技術參數：規格型號卷板最厚度mm卷...
W11系列液壓式三輥對稱卷板機
W11系列液壓式三輥對稱卷板機主要特點：該機上輥可以垂直升降，垂直升降的液壓傳動，通過液壓缸內的液壓油作用活塞桿而獲得；下輥作旋轉驅動，通過減速機輸出齒輪嚙合，為卷板提供扭矩，下輥下部有托輥，並可調節。上輥呈鼓形狀，提高製品的直線度，適用於超長規格各種截面形狀罐...
卷板機安全操作規程
1、卷板機必須有專人負責管理。
2、操作人員必須熟悉卷板機的結構性能和使用方法，經負責管理人員同意後，方可進行操作。
3、開機前要仔細檢查安全裝置是否完好。
、操作時，嚴禁手、腳放在滾軸和傳動部件及工件上。
5、工作中斷後，應將離合器打至空檔。
6、多人協同作業必須要有專人指揮。
7、嚴禁超負荷工作。
8、上輥的升降翻轉軸承的傾倒復位及上輥的平衡，須在主傳動停機後進行。
9、工作場地禁止亂堆工件及雜物，做到時刻保持工具機及場地清潔。
10、作業完畢，應切斷電源，並鎖好電源箱
卷板機保養規程
1、 根據機器潤滑示意圖中規定，按要求對各油杯潤滑和人工潤滑點進行加油。2、 按卷板機規定的參數進行卷板，卷板厚度20mm，最大長度2500mm,卷板材料的屈服極限小於250Mpa。
3、 接通電源後，進行下輥正反兩個方向和上輥升降運動，檢查各運動有無不正常的卡死現象。
4、 嚴格按卷板加工程式和操作方法進行操作，在上輥升降到極限位置時，要十分注意設備的安全運行。
5、 當主傳動停機後，方可進行上輥的升降，翻轉軸承的傾倒復位和上輥的翹起。
6、 在運行過程中，若發現有不規則的噪音、衝擊等不正常現象，應立即停機檢查。
7、 操作中各人員要互相協調，聽從卷板負責人的指揮，沒有口令，禁止開動機器。
8、 進行卷板操作時應十分注意手被鋼板壓住和鋼板一起卷進。
9、 用行車起吊鋼板或捲筒時，注意不要和機器發生碰撞。
10、卷板結束後，做到工完料盡場地清，並做好設備的維護保養工作，及時關閉電源。
卷板機標準
JB/T10927-2010船用卷板機JB/T10924-2010 弧線下調式三輥卷板機JB/T10959-2010上輥萬能式卷板機
