企業簡介
南京工全電子科技有限公司座落於中國電力自動化基地江蘇南京，南京工全致力於為工礦企業生產，保科學用電安全，南京工全是專業研發、生產、銷售電力、工業自動化產品的高科技企業。
南京工全以高品質、高服務的經營理念和雄厚資源實力，匯集了一批高素質和富有經驗的研發、生產、銷售的專業人才。擁有高標準的品質管理體系和全自動的機械設備，配以優良的進口材料,所生產的 GQY系列智慧型電力儀表、GQD系列智慧型配電系統, GQZ系列微機保護控制系統、GQH系列綜自監控系統等系列產品，確保質量符合國際標準，產品廣泛套用於國內電力、鋼鐵、石化、煤炭、建築、交通等行業，遠銷非洲、東南亞、中亞等國，博得國內外用戶好評。
公司秉承“ 技術精尖、產品優良、服務至上、商務誠信”的生產和經營理念，以“ 精進勇銳，不畏前境”的精神緊跟國際尖端電力電子技術的腳步，逐步向前邁進，將最可靠的產品、最優良的服務提供給廣大用戶 ！
產品系列

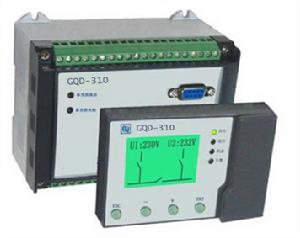

GQD-310低壓備自投（雙電源、多電源自動切換）系列
GQD-310低壓備自投（雙電源、多電源自動切換）系列裝置主要用於690V以下低壓電源相互切換場合。不受功率限制，具有接線簡單，穩定可靠的特性
【GQD-311】 分段備自投裝置(母聯自投)
2、數字開入：8路DI輸入（乾接點輸入）
3、數字開出：8路（乾接點）
4、通信功能：標準RS485接口MODBUS-RTU規約
5、控制功能：雙電源進線帶分段開關備自投
【GQD-312】 主備電源自投自復裝置(無母聯自投自復)
1、電量採集：兩段母線三相電壓
2、數字開入：8路DI輸入（乾接點輸入）
3、數字開出：8路（乾接點）
4、通信功能：標準RS485接口MODBUS-RTU規約
5、控制功能：主備電源自投自復
【GQD-313】 進線備自投裝置(母聯自投自復)
1、電量採集：兩段母線三相電壓
2、數字開入：8路DI輸入（乾接點輸入）
3、數字開出：8路（乾接點）
4、通信功能：標準RS485接口MODBUS-RTU規約
5、控制功能：雙電源進線自投自復
【GQD-314】 進線帶發電機備自投裝置
1、電量採集：兩段母線三相電壓
2、數字開入：8路DI輸入（乾接點輸入）
3、數字開出：8路（乾接點）
4、通信功能：標準RS485接口MODBUS-RTU規約
5、控制功能：雙電源進線帶發電機備用自投自復
【GQD-315】 兩進線帶備用進線自投自復裝置
1、電量採集：兩段母線線電壓和備用線電壓
2、數字開入：8路DI輸入（乾接點輸入）
3、數字開出：8路（乾接點）
4、通信功能：標準RS485接口MODBUS-RTU規約
5、控制功能：雙電源進線帶備用進線自投自復
【GQD-3100】系列備自投控制箱
1：接入方式：主備，帶母聯兼容；
2：操作方式：手動、自動選擇；
3：工作模式：閉鎖、半自動、全自動；
4：功率： 0~6300A訂貨請說明；
5：報警方式：聲光報警，提供接點輸出；
6：顯示方式：液晶顯示一次接線圖，電壓監測，位置監測，備自投工作狀態，投切記錄等；
6：通信功能：標準RS485接口MODBUS-RTU規約
GQD-320低壓線路測控保護系列
GQD-321低壓線路測控
1、電量採集：三相電壓、三相電流、有功/無功功率、功率因素、周波、4~20mA輸入、PT100溫度採集等
2、數字開入：8路DI輸入
3、數字開出：4路
4、模擬量輸出：0~5V或4~20mA輸出
5、通信功能：1路標準RS485接口MODBUS-RTU規約
6、特殊功能：如外部無CT，可選配裝置專用SCT
GQD-322低壓線路測控
1、電量採集：六路電流採集
2、數字開入：8路DI輸入
3、數字開出：4路
4、模擬量輸出：0~5V或4~20mA輸出
5、通信功能：1路標準RS485接口MODBUS-RTU規約
6、特殊功能：如外部無CT，可選配裝置專用SCT
GQD-323低壓線路保護測控
1、電量採集：三相電壓、三相電流、有功/無功功率、功率因素、周波、4~20mA輸入、PT100溫度採集等
2、保護功能：速斷、過流、反時限、過壓、欠壓、接地、不平衡保護等
3、數字開入：8路DI輸入
4、數字開出：4路
5、通信功能：1路標準RS485接口MODBUS-RTU規約
GQD-330系列智慧型低壓電動機保護
GQD-331標準型電動機綜合保護裝置
1、電量采入：3U、3I、Io、P、Q、COSφ、F、DC4～20mA、PT100等
2、直流輸出：DC 4～20mA
3、數字開入：8DI
4、數字開出：4DO
5、電機保護：啟動逾時、短路、過流、過載、堵轉、過壓、欠壓、不平衡、接地、絕緣檢測等
6、控制功能：電機起停控制、遙控電機起停、電機再啟動
7、通信功能：RS485、CAN
8、特殊功能：如無保護CT，可選配裝置專用的SCT
GQD-332經濟型電動機綜合保護裝置
1、電量采入：3U、3I、Io、P、Q、COSφ、F、DC4～20mA、PT100等
2、直流輸出：DC 4～20mA
3、數字開入：2DI
4、數字開出：2DO
5、電機保護：啟動逾時、短路、過流、過載、堵轉、過壓、欠壓、不平衡、接地、絕緣檢測等
6、控制功能：電機起停控制、遙控電機起停、電機再啟動
7、通信功能：RS485、CAN
8、特殊功能：如無保護CT，可選配裝置專用的SCT
GQD-333標準型電動機電流保護裝置
1、電量采入：3I、Io、DC4～20mA 、PT100等
2、直流輸出：DC 4～20mA
3、數字開入：8DI
4、數字開出：4DO
5、電機保護：啟動逾時、短路、過流、過載、堵轉、不平衡、接地、絕緣檢測等
6、控制功能：電機起停控制、遙控電機起停
7、通信功能：RS485、CAN
8、特殊功能：如無保護CT，可選配裝置專用的SCT
GQD-334經濟型電動機電流保護裝置
1、電量采入：1U、3I
2、數字開入：1DI
4、數字開出：2DO
5、電機保護：啟動逾時、短路、過流、過載、堵轉、過壓、欠壓、不平衡、接地、絕緣檢測等
6、控制功能：電機起停控制、遙控電機起停
7、通信功能：RS485
8、特殊功能：如無保護CT，可選配裝置專用的SCT
GQD-335熱繼型電動機保護器
1、電量采入：3I
2、數字開出：1DO
3、電機保護：過流、過載、堵轉、欠載、不平衡等
4、控制功能：電機起停控制、遙控電機起停
5、特殊功能：如無保護CT，可選配裝置專用的SCT
GQD-336無功補償型電動機保護
1、電量采入：3U、3I、Io、P、Q、COSφ、F、DC4～20mA、PT100等
3、數字開入：3DI
4、數字開出：2DO
5、電機保護：啟動逾時、短路、過流、過載、堵轉、過壓、欠壓、不平衡、接地、絕緣檢測等
6、控制功能：電機起停控制、遙控電機起停、電機再啟動
7、通信功能：RS485、CAN
8、特殊功能：無功補償五路三相電容組，如無保護CT，可選配裝置專用的SCT

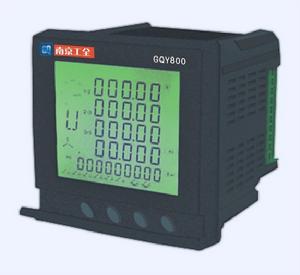

GQY系列智慧型電力儀表
GQY-11X系列（單行數碼顯示）：
1、單電量採集：交流電壓、交流電流、頻率、直流電壓、直流電流、溫度、電阻等常規電參數
2、外形尺寸：48*96*112，LED顯示
GQY-12X系列（單行數碼顯示）：
1、單電量採集：交流電壓、交流電流、有功功率、無功功率、功率因數、頻率等常規電參數
2、通信功能（選配）：1路標準RS485接口（MODBUS-RTU）
3、數字開入（選配）：1路
4、數字開出（選配）：2路
5、模擬量輸出（選配）：2路
6、外形尺寸：48*96*112，LED顯示
GQY-13X系列（液晶顯示）：
1、單電量採集：交流電壓、交流電流、有功功率、無功功率、功率因數、頻率等常規電參數
2、通信功能（選配）：1路標準RS485接口（MODBUS-RTU）
3、數字開入（選配）：1路
4、數字開出（選配）：2路
5、模擬量輸出（選配）：2路
6、外形尺寸：48*96*112，液晶顯示
GQY-31X系列（三行數碼顯示）：
1、三相電量採集：線電壓、相電壓、電流、有功功率、無功功率、功率因數、頻率等常規電參數
2、通信功能：2路標準RS485接口（MODBUS-RTU）其中第二通道為選配
3、數字開入（選配）：4路
4、數字開出（選配）：4路
5、模擬量輸出（選配）：2路
6、外形尺寸：96*96*96，LED顯示
GQY-32X系列（液晶顯示）：
1、三相電量採集：線電壓、相電壓、電流、有功功率、無功功率、功率因數、頻率等常規電參數
2、通信功能：2路標準RS485接口（MODBUS-RTU）其中第二通道為選配
3、數字開入（選配）：4路
4、數字開出（選配）：4路
5、模擬量輸出（選配）：2路
6、外形尺寸：96*96*96，液晶顯示
GQY-811（數碼顯示）： -----常規多功能表
1、全電量採集：線電壓、相電壓、電流、有功功率、無功功率、功率因數、頻率、電度，過流，過壓，欠壓保護等功能
2、通信功能：2路標準RS485接口（MODBUS-RTU）其中第二通道為選配
3、數字開入（選配）：4路
4、數字開出（選配）：4路
5、模擬量輸出（選配）：2路
6、外形尺寸：96*96*96，LED顯示
GQY-821（液晶顯示）： -----配電分析表
1、全電量採集：線電壓、相電壓、電流、分總有功功率、分總無功功率、功率因數、頻率、電度，31次諧波，過流，過壓，欠壓保護等功能
等常規電參數
2、通信功能：2路標準RS485接口（MODBUS-RTU）其中第二通道為選配
3、數字開入（選配）：4路
4、數字開出（選配）：4路
5、模擬量輸出（選配）：2路
6、外形尺寸：96*96*96，液晶顯示
GQY-822（液晶顯示）： -----配電分析綜合表
1、全電量採集：線電壓、相電壓、電流、分總有功功率、分總無功功率、功率因數、頻率、電度，分時電度，31次諧波，過流，過壓，欠壓保護等功能
等常規電參數
2、通信功能：2路標準RS485接口（MODBUS-RTU）其中第二通道為選配
3、數字開入（選配）：4路
4、數字開出（選配）：4路
5、模擬量輸出（選配）：2路
6、外形尺寸：96*96*96，液晶顯示
GQZ-200線路保護測控裝置
1 適用範圍
2 主要功能
2.1保護功能
①三相（或兩相）式三段電流保護（速斷、限時電流速斷、過流），（低壓閉鎖、方向保
②反時限電流保護(標準反時限，非常反時限，極端反時限)
③過負荷告警
④零序方向保護
⑤母線絕緣監視
⑥PT、CT斷線報警
以上各種保護均有軟體開關，可分別投入和退出。
2.2遠動功能
①遙測：Uab、Ubc、Ia、Ib、Ic、P、Q、COSФ、F
②遙信：一個斷路器；
彈簧未儲能、壓力異常報警等8個狀態遙信
③遙控：本線路遙跳、遙合
④直流輸出：4～20mA、0～5V、0～10V
3 技術指標
3.1額定數據
交流電流 5A、1A
交流電壓 100V
交流頻率 50HZ
直流電源 220V、110V
3.2功率消耗
交流電流迴路 IN=5A 每相不大於0.5VA
交流電壓迴路 U=UN 每相不大於0.2VA
直流電源迴路 正常工作 不大於5W
保護動作 不大於8W
3.3過載能力
交流電流迴路 2倍額定電流 連續工作
10倍額定電流 允許10S
40倍額定電流 允許1S
交流電壓迴路 1.2倍額定電壓 連續工作
直流電源迴路 80%—110%額定電壓 連續工作
3.4測量誤差
保護電流 不大於±3%
3.5溫度影響
正常工作溫度： -10℃ ～ 55℃
極限工作溫度： -25℃ ～ 75℃
裝置在-10℃～55℃溫度下動作值因溫度變化而引起的變差不大於±1%
GQZ-600微機線路保護測控裝置
GQZ-601微機線路保護裝置主要適用於35KV及以下電壓等級的線路保護，可集中組屏，也可分散於開關櫃。
2主要功能
2.1保護功能
①三相（或兩相）式三段電流保護（速斷、限時電流速斷、過流），（帶後加速、低壓閉鎖、方向保護）
②反時限電流保護(標準反時限，非常反時限，極端反時限)
③過負荷告警
④零序方向保護
⑤三相一次重合閘(不對應啟動、保護啟動、檢無壓)
⑥低頻減載(帶欠流閉鎖，滑差閉鎖)
⑦母線絕緣監視
⑧PT、CT斷線報警
以上各種保護均有軟體開關，可分別投入和退出。
2.2遠動功能
①遙測：Uab、Ubc、Ia、Ib、Ic、P、Q、COSФ、F
②遙信：一個斷路器；
彈簧未儲能、壓力異常報警等8個狀態遙信
③遙控：本線路遙跳、遙合
④直流輸出：4～20mA、0～5V、0～10V
2.3通信功能
①一路RS485通信接口，MODBUS－RTU通信協定
②一路現場工業CAN通信接口
③一路現場工業乙太網通信接口
GQH-600微機監控系統
軟體運行於windows作業系統，包括windows98、windows NT、windows2000等windows系列作業系統。軟體由開發系統、運行系統、工程管理器和信息視窗等組成。
開發系統用於設備的配置、畫面的組合、報警配置、資料庫伺服器和報警伺服器等網路配置等等。在開發系統中可利用GQH-600豐富的動畫連線屬性製作極其複雜優美的動畫畫面；利用其script語言編寫用戶的自定義函式；並可利用GQH-600提供的函式訪問資料庫、進行科學計算、訪問外部程式等；可以利用GQH-600提供的報表、曲線、配方等功能製作用戶自己的報表和負荷曲線等；亦可以插入用戶自己製作的ActiveX控制項並和GQH-600交換數據；將畫面以web形式發布供網路上瀏覽器程式瀏覽。
運行系統根據用戶在開發系統中的定義和配置運行，自動採集用戶現場設備信息，回響用戶的操作命令並向現場設備發布控制命令，對傳送上來的數據進行報警判別，並將採集到的數據送到資料庫伺服器中
2．硬體支持
GQH-600目前支持數百種各種硬體設備，目前流行的各種板卡、儀表、plc等均能在GQH-600的驅動程式列表中找到。包括目前電力上常用的西門子、ABB等公司的保護設備。
GQH-600支持各種常用電力通信規約，如部頒CDT規約、polling、1801、101、DNP等電力規約。
GQH-600是運行在Windows98/NT/2000上的一種組態軟體，全部的程式都是用C/C++語言編成。適用於：
1）奔騰PIII500以上的微型機及其兼容機；
2）VGA、SVGA或支持桌面作業系統的任何圖形適配器。要求最少顯示256色。
3）滑鼠：任何PC兼容滑鼠。
4）通訊：RS232C。
5）記憶體至少64M，推薦128M。
GQH-600系統採用實時資料庫和商用資料庫相結合的方式以滿足監控制統對數據實時性和標準性的雙重要求，系統所保存的實時數據和歷史數據都按標準存放，支持SQL語言查詢，數據接口完全開放。
GQH-600完全基於網路的概念，是一種真正的客戶—伺服器模式，支持分散式歷史資料庫和分散式報警系統，支持TCP/IP協定。GQH-600的網路結構是一種柔性結構，可將整個應用程式分配給多個伺服器，可以引用遠程站點的變數到本地（顯示、計算等），提高項目的整體容量並改善系統性能。 GQH-600系統所包含的全部監控全件都是採用最先進的面向對象可視化C++編程工具，所生成的套用軟體視窗標準，升級方便。
系統容量、性能和可靠性指標
1.系統容量
系統總容量可分為64、128、256、512、1024、無限點。該點數包含模擬量（YC）、狀態量（YX）、脈衝量（YM）、遙控量（YK）、遙調量（YT）、計算量、中間變數。
資料庫、文檔記錄資料保存容量:歷史資料庫可根據實際要求自行設定保存周期，最小不低於1Min。變位記錄實時保存到硬碟。所有數據的保存也都可存到光碟，並可回裝系統做數據分析。
2．系統性能
1).數據更新
重要遙測更新周期<1S
一般遙測更新周期<2S
次要遙測更新周期<3S
全系統實時數據掃描周期<3S
2).事故時遙信變位傳送周期<2S
3).事故推畫面時間<2S
4).事故順序記錄（SOE）站間解析度<20MS
5).遙控遙調命令傳送時間<1S
6).電能量廣播凍結和讀出量值周期<1MIN
7).畫面調用回響時間<1S
8).畫面調用數據刷新周期<2S
9).遙信處理正確率：99.99%
10).遙控（調）正確率：100%
3．可靠性指標
1).主站端系統年可用率>99.99%
2).主站端無故障時間MTBF>35000小時
3).CPU負荷率
電網正常<36.5%
電網事故<65%
