包晶點,是相圖內代表包晶成分和包晶溫度的點。

包晶點

peritectic point:相圖內代表包晶成分和包晶溫度的點。

發生包晶反應的合金的結晶

Pt-Ag、Ag-Sn、Sn-Sb合金具有包晶相圖

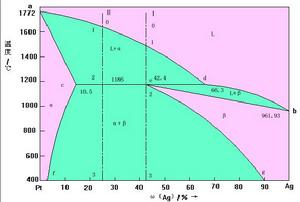

Pt-Ag合金相圖中存在三種相:

Pt與Ag形成的液溶體L相;

Ag溶於Pt中的有限固溶體α 相;

Pt溶於Ag中的有限固溶體β相。

e點為包晶點, e點成分的合金冷卻到 e點所對應的溫度(包晶溫度)時發生包晶反應L+α →β 。 發生包晶反應時三相共存, 它們的成分確定, 反應在恆溫下平衡地進行。水平線ced 為包晶反應線。

cf為Ag在 α 中的溶解度線, eg為Pt在 β 中的溶解度線。

包晶點包晶點

合金I的結晶過程

合金冷卻到1點溫度以下時結晶出 α 固溶體, α 相成分沿 ac線變化, L相成分沿ad 線變化。合金剛冷到2點溫度而尚未發生包晶反應前, 由 c點成分的α 相與d 點成分的L相組成。此兩相在e 點溫度時發生包晶反應,L 相包圍α 相而形成β。反應結束後, L相與α 相正好全部反應耗盡, 形成e 點成分的β 固溶體。溫度繼續下降, 從β 中析出二次α 。最後室溫組織為 β+二次α 。其組成相和組織組成物的成分和相對重量可根據槓桿定律來確定。

包晶點包晶點

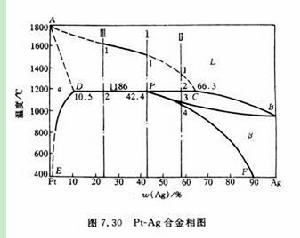

圖5.8所示的 Pt-Ag相圖是具有包晶轉變的相圖中的典型代表。圖中ACB是液相線,AD,PB是固相線,DE是Ag在Pt為基的a固溶體的溶解度曲線,PF是Pt在Ag為基的b固溶體的溶解度曲線。水平線DPC是包晶轉變線,成分在DC范。圍內的合金在該溫度都將發生包晶轉變:
Lc+aD→bP
包晶反應是恆溫轉變,圖中 P點稱為包晶點。
