概述
NBW-500型動態力學扭辮分析儀TBA是我所在NB-1型的基礎上採用計算機控制數字型化技術製造的一種優於國內外傳統型號的試驗儀器。該機的試驗原理是基於高分子材料試驗中的自由衰減振動中的扭辮法(torsional braid analysis)簡稱：TBA。TBA是在測量物質在扭轉振動負荷下的動態模量及力學損耗與溫度關係的技術。在各種測試方法中是使用樣品最少，測量靈敏度很高的好方法。
我所製造的TBA採用計算機數字測控技術和大存儲量的數據存儲和數據處理技術，使傳統的TBA大量繁重耗費人工的測試操作和數據處理改變為自動化程式化，使研究人員能輕鬆的得到在不同溫度下，材料的粘彈性。例如：玻璃化轉變、次級轉變、樣品熔化、品型轉變、粘性流動等。預測材料總的六個力學值，研究聚合物的固化、交聯降解等反應過程
主要技術參數及精度
（4） 相對擺幅測量：30°~60°
（5）θ、P、△、G '1/P2測量顯示
（6）外型尺寸：380×355×830
（7）重量：30kg
（8）電壓：220V 5A
主 要 功 能

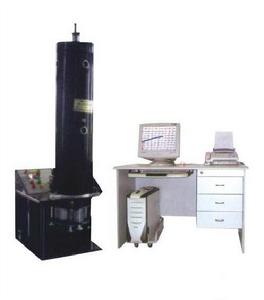

儀器主機是由一支不鏽鋼試驗腔為主體固定在主框架上，它的外層有電加熱層和低溫製冷管，最外層是保溫層，在測試管上端插入一個由步進電機驅動的啟動器，該啟動器插在測試管上端，其主齒輪與電機上的小齒輪嚙合。起動器下端是一個有小開口的扭轉桿，其開口中夾入一條200mm長的玻璃絲扭辮。扭辮下端夾入下擺桿開口中，下擺桿的下端有一個有定位齒的慣性光碟嚙合器，可與光碟磁性嚙合，光碟下端有一個磁性定位器，通過其下端的定位調節器相吸。當調至相距2～3mm時為最佳定位距離，在光碟邊緣的內部有一套光電角度檢測器，用來檢測扭辮的擺動角度的振幅。
測量控制系統由三通道熱電偶測溫感測器和光電角位移感測器、四通道A/D轉換、高低溫加熱、製冷控制系統、試驗光碟吸吊、和角位移、試驗啟動伺服電機控制組成。
計算機系統除常規配置外還配有A/D、I/O電子開關，PWM輸出外圍接口板卡組成。並配有本所多年研製的控制和數據處理軟體。
