加萊特進氣道
加萊特進氣道是空氣噴氣發動機所需空氣的進口和通道。進氣道不僅供給發動機一定流量的空氣,而且進氣流場要保證壓氣機和燃燒室正常工作。渦輪噴氣發動機壓氣機進口流速的馬赫數約為0.4,對流場的不均勻性有嚴格限制。在飛行中,進氣道要實現高速氣流的減速增壓,將氣流的動能轉變為壓力能。隨著飛行速度的增加,進氣道的增壓作用越來越大,在超音速飛行時的增壓作用可大大超過壓氣機,所以超音速飛機進氣道對提高飛行性能有重要的作用。
基本信息
- 根據:超音速激波增壓原理
- 又稱:後掠雙斜面超音速進氣道
- 優點:適用範圍廣、技術成熟,風險小
簡介
卡爾特進氣道”就是“caret”,中文叫做“後掠雙斜面超音速進氣道”或者“雙斜切乘波進氣道”( 還有叫“尖脊進氣道”的)。 CARET進氣道速度適用範圍廣、技術成熟,風險小,但結構複雜,重量大。
原理
CARET進氣道是在高速乘波機理論的啟發下面提出的,利用了超音速激波增壓原理。在飛機大M數飛行時,激波貼附在進氣口邊緣,波後突然增壓的氣流進入進氣道,CARET進氣道通過氣流經過激波後使氣流減速,而經過激波減速後的氣流是均勻的,這部分氣流可以有效的提高進氣道內部的氣流性能,適合發動機的進氣需要,不需要安裝複雜的進氣調節控制系統。在進氣道內部有多派跗面層吸收孔,在進氣道側面有1個固定排氣開口,可排出附層面空氣。
用例

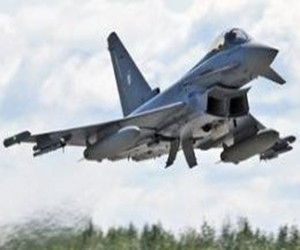

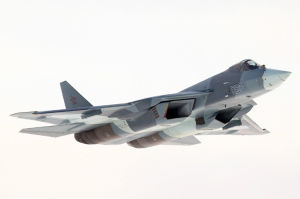

目前只有美國的F22、F-18E/F等少數機型採用了這種進氣道布局。
