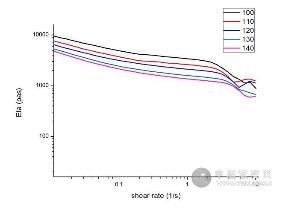

基本概述
公式
剪下速率=流速差/所取兩液面的高度差。
塑膠熔體注塑時流道的剪下速率一般不低於1000ˉS 澆口的剪下速率一般在100000ˉS—1000000ˉS。
具體介紹
粘度為液體分子內摩擦的量度,也是物體粘流性質的一項具體反映。粘度的定義為一對平行板,面積為A,相距dr,板間充以某液體。今對上板施加一推力F,使其產生一速度變化du。由於液體的粘性將此力層層傳遞,各層液體也相應運動,形成一速度梯度du/dr,稱剪下速率,以r′表示。F/A稱為剪下應力,以τ表示。剪下速率與剪下應力間具有如下關係:(F/A)=η(du/dr),此比例係數η即被定義為液體的剪下粘度(另有拉伸粘度,剪下粘度平時使用較多,一般不加區別簡稱粘度時多指剪下粘度),故η=(F/A)/(du/dr)=τ/r′。
粘度單位常用“泊”,以P表示。部分粘度單位換算如下:
1泊(P)=0.1牛頓秒/米2(Ns/m2)=3.6×102千克/平方米時(kg/m2h)
1千克力秒/米2(kgfs/m2)=9.807Pa.s=98.07泊(P)。
PVC與大部分聚合物一樣,影響其粘度的因素有:
1, 溫度T,PVC粘度隨溫度升高呈指數下降。
當剪下速率r′=100/s時 ,溫度T=150℃,
軟質PVC的粘度η=6200 Pa.s=608047泊(P)。
硬質PVC的粘度η=17000 Pa.s=1677900泊(P)。
溫度T=190℃,
軟質PVC的粘度η=310 Pa.s=30597泊(P)。
硬質PVC的粘度η=600 Pa.s=59220泊(P)。
2, 剪下速率r′,剪下速率r′增加,PVC粘度下降。
溫度T=150℃時,剪下速率r′=100/s,
軟質PVC的粘度η=6200 Pa.s=608047泊(P)。
硬質PVC的粘度η=17000 Pa.s=1677900泊(P)。
剪下速率r′=1000/s,
軟質PVC的粘度η=900 Pa.s=88263泊(P)。
硬質PVC的粘度η=2000 Pa.s=197400泊(P)。
3,壓力,在同一溫度下,增壓會增加PVC的粘度。
