簡介

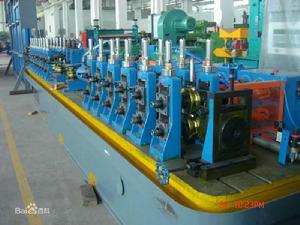

制管機又稱焊管機，制管機組，焊管機組。
英文:pipe making machine, tube millfgfd
制管機主要分為兩大中：其中一種是常見的高頻焊管機，另一種是不鏽鋼制管機，高頻焊管機主要是用於生產各種的鐵管，水管等；而不鏽鋼制管機主要是用於生產各種的不鏽鋼裝飾管，如：樓梯扶手用管，防盜門窗用管，樓梯扶手用管，護欄等，還可以生產各種的汽車排氣管，熱交換器管，流體用管，食用管道等。
工藝流程
經開卷，成型，焊接，打磨，定徑，校直，定尺，切斷等工藝生產形成。由於不鏽鋼焊管成型，焊接技術的成熟，在很多領域已經取代無縫管。如防盜門窗，樓梯扶手，飲用水管，食品衛生管，汽車排氣管，消聲器尾管，換熱器管，石油化工管道，船舶用管等。
生產流程
金錚制管機主要生產流程如下：
上料架--成型--焊接--內焊縫整平--打磨--粗定徑矯直--光亮退火爐--精定徑矯直--線上鋼管渦流檢測--定尺切料--成品架。
技術參數
| 型號 | ZG30 | ZG40 | ZG50 | ZG60 | ZG80 | ZG100 | ZG140 |
| 水平軸徑(mm) | 30 | 40 | 50 | 60 | 80 | 100 | 140 |
| 制管範圍(mm) | ∮6.3-∮25.4 | ∮8-∮50.8 | ∮31.8-∮76.2 | ∮51-∮88.9 | ∮89-∮159 | ∮102-∮250 | ∮180-∮350 |
| 制管厚度(mm) | 0.2-0.8 | 0.3-1.5 | 0.4-2 | 0.6-2.5 | 0.8-3 | 1.2-5 | 1.5-6 |
| 線速度(m/min) | 4-12 | 4-12 | 2-10 | 1-8 | 1-8 | 1-6 | 1-6 |
| 管長(m) | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
| 主電機功率(kw) | 4 | 7.5 | 11 | 15 | 18.5 | 30 | 45 |
| 打磨電機功率(kw) | 2.2x2 | 3x3 | 3x3 | 3x3 | 3x3 | 4x3 | 4x3 |
| 切割電機功率(kw) | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 1kwx3 | 1kwx3 |
| 焊機電流(A) | 350-400 | 350- 400 | 500-600 | 500-600 | 500-600 | 600A 等離子焊機 | 600A 等離子焊機 |
| 主機長度(mm) | 5600 (三磨頭 二校直架) | 8060 (三磨頭 二校直架) | 8600 (三磨頭 二校直架) | 9405 (三磨頭 二校直架) | 13000 (三磨頭 二校直架) | 18500 (三磨頭 二校直架) | 20000 (三磨頭 二校直架) |
| 隨機主要附屬檔案 | 送料架、打磨機、切割機、成品架 |
制管機保養
制管機在工作中擔任的角色越來越受人重視，那么怎么有效地提高它的工作效率呢？筆者認為懂得保養制管機才可以實現效率上的提高。下面精久制管機械和大家分享制管機的保養經驗。
1、經常查看油箱上的油位器，油液面不得低於規定值。
2、精濾油器被污物堵塞時需要及時更換；粗濾油器堵塞時應及時清洗，3個月一次。
3、往油箱中加油，必須過濾，油中不能混入水分、鐵鏽、金屬屑及纖維等雜質。
4、在冬天或寒冷地區啟動油泵時，應開開停停，重複幾次，使油溫上升，待液壓泵站運轉靈活後再開始工作。
5、液壓泵站上所有旋鈕，非操作人員不得亂動。
6、經常觀察電源電壓是否有不正常波動，並且每3個月左右檢修一次。
制管機的正確保養對於設備的使用效率與壽命起著很大的積極作用。
工作原理
軟管制管機的工作原理：通過上料機將帶料引入焊管機，通過輥輪將帶料擠壓成形，然後用氬弧焊混合氣體保護焊接、校圓，輸出需要長度的管材，切刀機構切斷，再經調直機調直。點焊機用於帶料頭之間進行點焊連線。該型制管機是將帶料連續不斷的焊接成管材，並校圓調直的綜合性的成套設備。
