拔管機

一、拔管機用途及特點

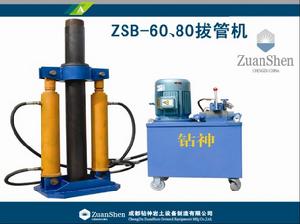

拔管機是各類岩土鑽掘工程中鑽機的配套輔助設備,適用於灌注樁、旋噴鑽進、錨索孔等採用跟管鑽進工藝施工的工程,用於起拔鑽孔護壁套管和鑽桿。也可用於各類鑽具事故處理中起拔套管和鑽桿。鑽神ZSB-60、80T拔管機具有結構簡練緊湊,安全可靠,反應靈活,操作維護簡單方便等優點。

二、拔管機主要技術參數

參數、型號 ZSB-60
拔孔直徑(mm) 50-168
拔管深度(m) 20-60
最大拔出轉速(mm/min) 750
油缸行程(mm) 500
額定起拔力(KN) 600
液壓系統額定壓力(Mpa) 28
最大部件(kg) 180
電機功率(KW) 5.5
液壓站外形尺寸(長×寬×高)(mm) 730×640×430

三、拔管機的結構組成


1、拔管機由液壓站、油缸、底座、卡座四大部分組成,用高壓液壓膠管相互連線而成 。
2、液壓站由溢流閥、高壓換向閥、油路塊組成。
3、卡座是拔管機的抱緊裝置,由內卡和外卡組成。內卡可根據客戶需要製作不同的規格,以夾持不同的套管。
