列文式蒸發器

列文式蒸發器是立式長管自然循環式蒸發器。這類蒸發器的特點是在加熱室上部增設一段直管作為沸騰室。由於直管內液柱的靜壓力抑制了液體在加熱管內沸騰，從而減少了加熱管結垢的可能性。在沸騰室上部設有立式隔板，以破壞大的氣泡，與液體形成均勻混合物上升。

簡介

列文式蒸發器又稱外沸式蒸發器，是在加熱室上增設沸騰室的一種蒸發器。加熱室中的溶液因受到這一段附加的液位的靜壓力作用，必須連續上升到沸騰室，使所受壓力降低後才能開始沸騰，這樣使溶液的沸騰汽化由加熱室移到了沸騰室。又因循環管的面積大於沸騰管總截面積2-3倍，故循環速度較大，而且加熱管表面不易結垢和結晶。這種蒸發器生產能力較大，很適用於產量較高的燒鹼工廠。

結構

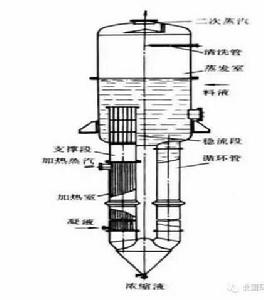

下圖所示為列文式蒸發器。

列文式蒸發器

由圖中可看出它主要由加熱室)。循環管2，蒸發室3，沸騰室6所組成。原料液從循環管的上部加入流至加熱室，但在加熱室內不沸騰，而上升到沸騰室內才開始沸騰，沸騰的汽液混合物經擋板至蒸發室。由溶液蒸發出的二次蒸氣由蒸發室上部排出，完成液由蒸發室的底部排出。

特點

列文蒸發器的優點是循環速度大，適用於粘度較大，易結晶或結垢較嚴重的液體。這種蒸發器的缺點是設備高大，消耗金屬材料多，需要高大的廠房，此外要求加熱蒸氣的壓力較高。
