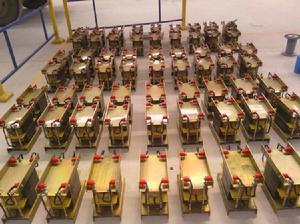

分裂電抗器

分裂電抗器在結構上和普通的電抗器沒有大的區別。只是在電抗線圈的中間有一個抽頭，用來連線電源，於是一個電抗器形成兩個分支，此二分支可各接一個（如廠用母線），其額定電流相等。

正常運行時，由於兩分支里電流方向相反，使兩分支的電抗減小，因而電壓損失減小。當一分支出線發生短路時，該分支流過短路電流，另一分支的負荷電流相對於短路電流來說很小，可以忽略其作用，則流過短路電流的分支電抗增大，壓降增大，使母線的殘餘電壓較高。

優點：

（1）正常運行時，分裂電抗器每個分段的電抗相當於普通電抗器電抗的1/4，使負荷電流造成的電壓損失較普通電抗器為小。

（2）當分裂電抗器的分支端短路時，分裂電抗器每個分段電抗較正常運行值增大四倍，故限制短路的作用比正常運行值大，有限制短路電流的作用。

缺點：

當兩個分支負荷不相等或者負荷變化過大時，將引起兩分段電壓偏差增大，使分段電壓波動較大，造成用戶電動機工作不穩定，甚至分段出現過電壓。
