分水濾氣器

分水濾氣器指將壓縮氣體中的水汽、油滴及其他一些雜質從氣體中分離出來，達到淨化的作用的元件，又稱為空氣過濾器或氣水分離器。

基本信息

• 中文名：分水濾氣器
• 類別：機器
• 功能：淨化水
• 原理：壓縮空氣
• 主要材質：金屬

• 用 法：倒入水即可

用途

分水濾氣器

分水濾氣器一般用於對壓縮空氣的清潔，從而保障氣動執行元件的正常工作 ；經常和減壓閥、油霧器一起使用，集這三者為一體的元件稱為氣源三聯體，氣源三聯體對壓縮氣體進行乾燥、壓力調節和加油，很好的保護了氣動執行元件。

原理

分水濾氣器

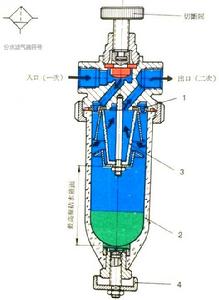

如右圖所示：從進口進入的壓縮空氣，通過導流板（2）後沿導流葉片切線方向高速旋轉，混雜在空氣中的水汽、油滴及其他一些雜質在強大的離心作用下分離出來，甩到水杯（7）的內壁上，流到水杯的底部，除去液態水油和較大雜質的壓縮空氣，再通過濾芯（3）的進一步過濾，清除微小的固態顆粒，然後從出口輸出清潔的壓縮空氣。傘形擋水板（5）將水杯分隔成上下兩部分，下部保持壓力靜區，可以防止高速旋轉的氣流吸起杯底的水油。聚集在杯底的水油從排水閥（8）放掉。不過，分水濾氣器不能除去氣態的水和油。

使用和維護

分水濾氣器的出入口要求連線正確，否則不能形成高速旋轉氣流，將雜質分離出來；分水濾氣器必須豎直水杯向下安裝；分水濾氣器要根據實際情況經常放水，否則水位高過傘形擋板時失去分離效果。
